3.5万风量活性炭吸附脱附-催化燃烧图纸

分类：收录软文时间：2026-01-14 05:59 浏览：3

内容

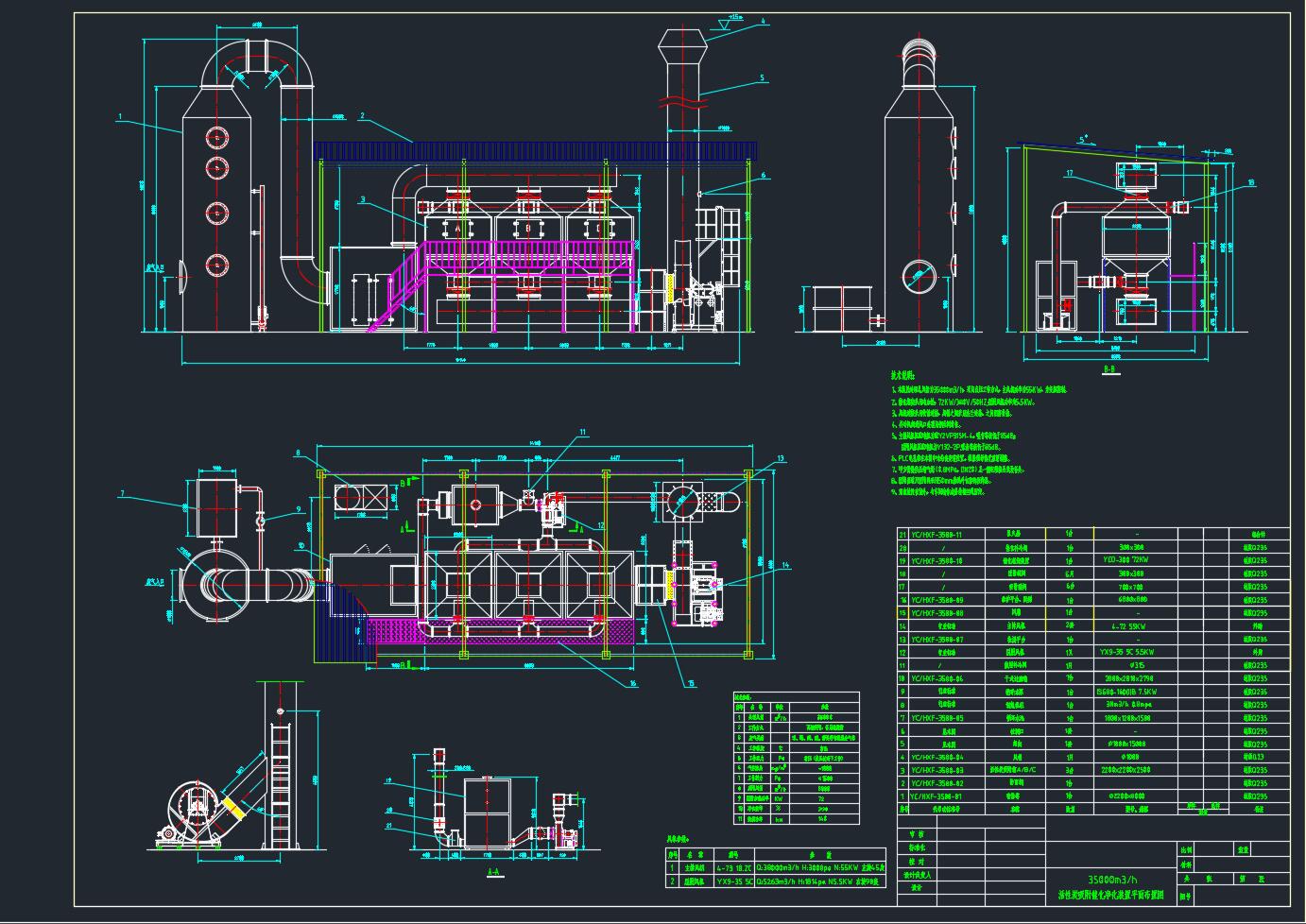

　　这份图纸聚焦3.5万风量废气处理，清晰呈现活性炭吸附脱附与催化燃烧的工艺衔接。通过标注吸附塔、脱附装置和催化燃烧室的布局关系，能直观看到废气先经活性炭吸附净化，饱和后进入脱附环节，高浓度废气再导入催化燃烧炉完成氧化分解。图纸中各设备的连接方式和流程走向，为理解整套系统的运行逻辑提供了实用资料。
