花生剥壳去壳机结构设计与三维建模分析

分类:收录软文 时间:2026-09-24 10:52 浏览:134
内容

花生剥壳去壳机在农机设计和机械结构课程中是个挺典型的案例,涉及剥壳辊与筛网的配合、零件装配关系以及多软件协同建模等知识点。围绕它的结构设计展开梳理,能把CAD工程数据、Pro工程数据、SolidWorks三维模型以及STP、X_T通用格式之间的衔接关系讲清楚,方便不同软件环境下查看和复用模型。

花生剥壳机剥壳辊结构示意(图1)

花生剥壳去壳机结构设计与三维建模分析

花生去壳机筛网间隙配合(图2)

花生剥壳机整机装配关系(图3)

花生剥壳机进料结构布局(图4)

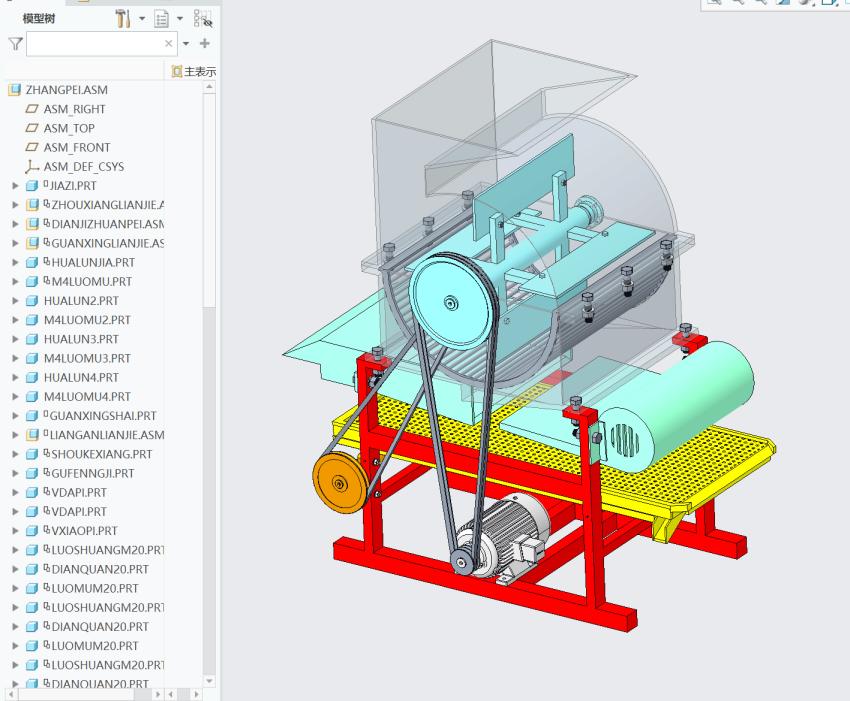

花生剥壳机三维模型视图(图5)

花生剥壳机CAD工程表达(图6)

花生剥壳机模块化结构划分(图7)

花生剥壳机零件装配顺序(图8)

花生剥壳机筛分结构布置(图9)

花生剥壳机结构优化思路(图10)

从工作原理看,设备主要依靠剥壳辊与筛网之间的间隙控制来实现脱壳。间隙过大,花生果来不及被揉搓就滑走,脱壳效率下降;间隙过小,虽然脱壳更彻底,但破损率会明显上升。设计中把辊与筛网的间距作为核心变量来优化,让不同尺寸的花生果都能找到合适的受力区间,在高效去壳和降低破损之间取得平衡。这一思路也是整个结构设计的落脚点。

结构层面可以分成几个功能区来看:进料部分负责让花生果均匀落入剥壳腔,避免堆积;剥壳辊与筛网构成核心工作区,承担揉搓与分离;下方筛分结构把果仁与壳料分开,减少后续清理负担。各部件之间的配合关系直接影响整机运行的顺畅程度,装配顺序和零件清单因此显得尤为重要,便于快速理解设备原理。

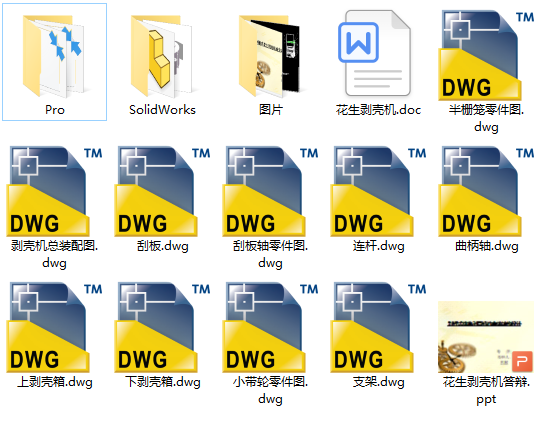

在建模环节,SolidWorks三维模型侧重表达零件的几何形状与装配约束,CAD工程数据偏向二维表达与尺寸标注,Pro工程数据则对应另一套建模环境下的结构信息。STP和X_T作为通用交换格式,能在不同设计软件之间传递几何数据,减少重复建模。模块化设计的优势在这里体现得比较明显:各功能模块相对独立,接口清晰,改动一处不至于牵动全局,对缩短设计周期有实际帮助,也便于保证各部件之间的兼容性。

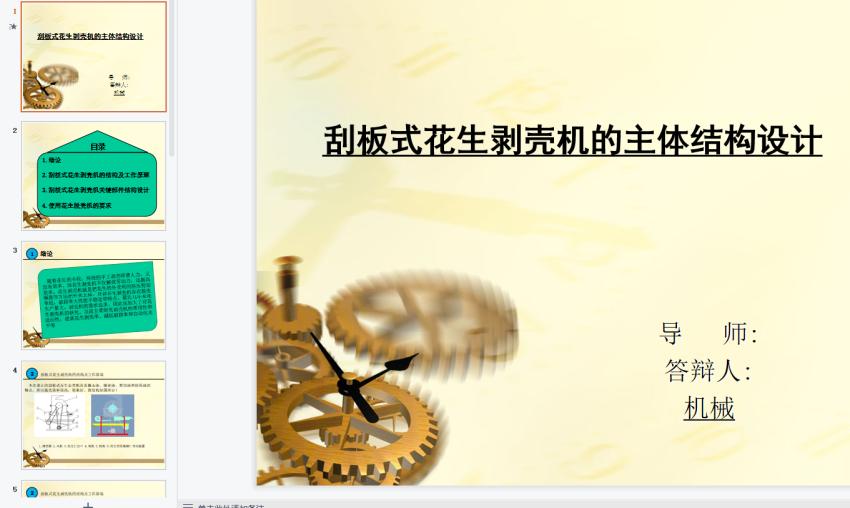

答辩展示部分用可视化图表把设计亮点呈现出来,重点落在模块化设计和结构优化思路上,把剥壳辊与筛网的间距关系、各模块的划分依据讲明白,比单纯罗列零件更容易让人抓住重点。对机械设计方向的学习者来说,这类案例的价值在于理解结构之间的逻辑关系,而不是记住某个具体尺寸。

实际使用中还要留意几个常见问题:进料速度与剥壳节奏不匹配容易造成堵塞;筛网长期受力后可能出现变形,影响间隙稳定性;不同产地花生的尺寸差异较大,间隙调整需要有一定余量。这些都属于结构设计阶段就该考虑的因素,而不是装配完再补救。

总的来说,花生剥壳去壳机的设计重点在于剥壳辊与筛网的间隙控制、模块划分以及多软件模型之间的数据衔接,答辩展示则把设计思路可视化。本文案例仅供参考学习,实际应用时需充分考虑现场变量,请结合具体情况进行独立设计与针对性调整。
