zh3100组合式选粉机的设计

分类:收录软文 时间:2026-09-24 10:52 浏览:96
内容

zh3100组合式选粉机是针对粉体分级需求设计的一款核心设备,其思路在于把离心力与重力两种作用复合起来,让物料在分级区内得到更充分的筛选,从而有效提升成品纯度与粒度均匀性。整机设计融合了流体力学与机械动力学的基本原理,结构上采用模块化布局,日常维护和参数调整都相对方便,这也是它在粉体加工环节受到关注的重要原因。

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

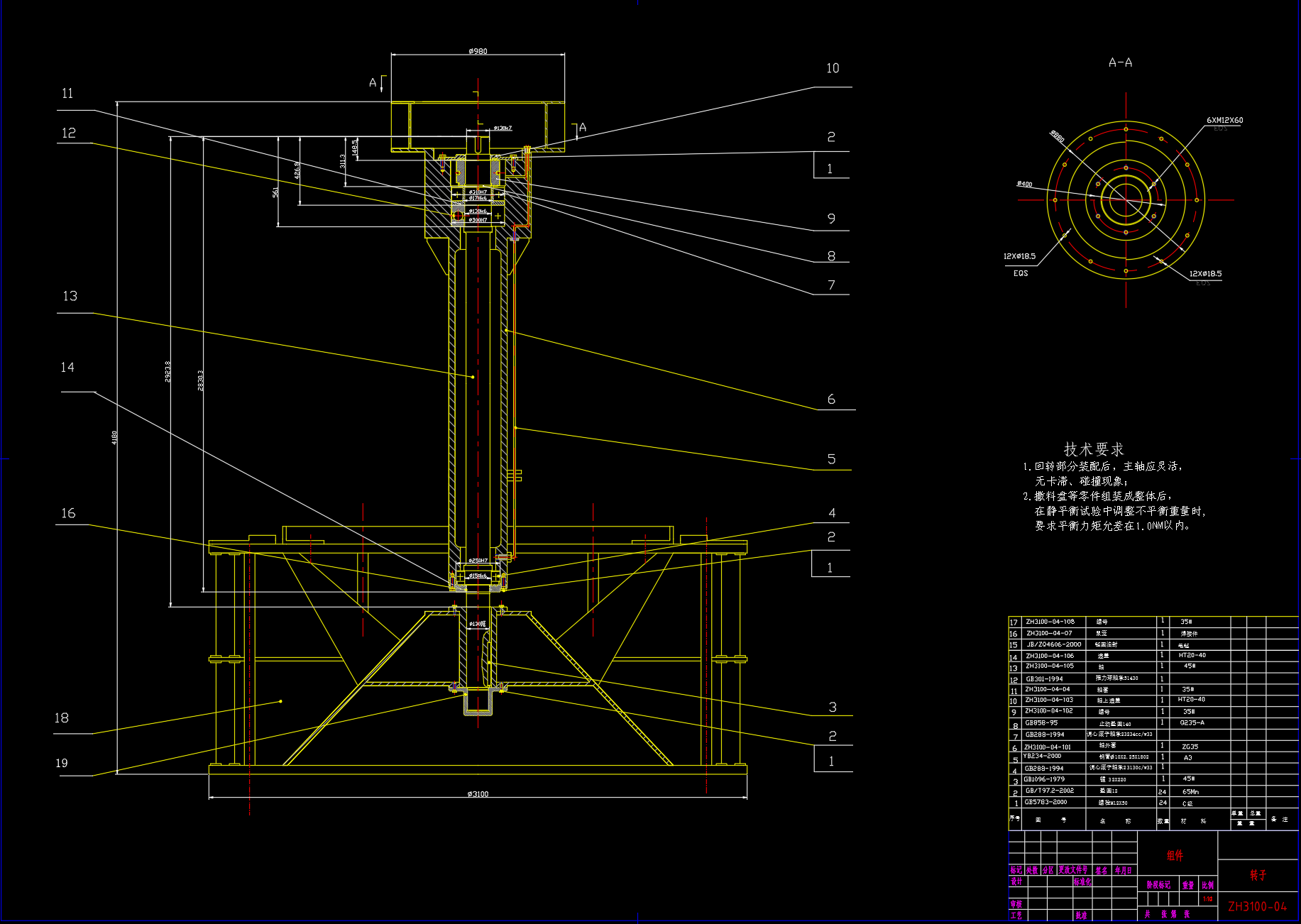

图1:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

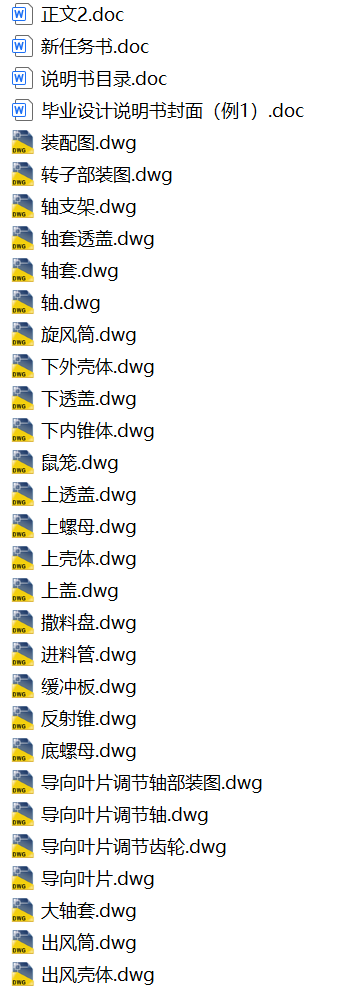

图2:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

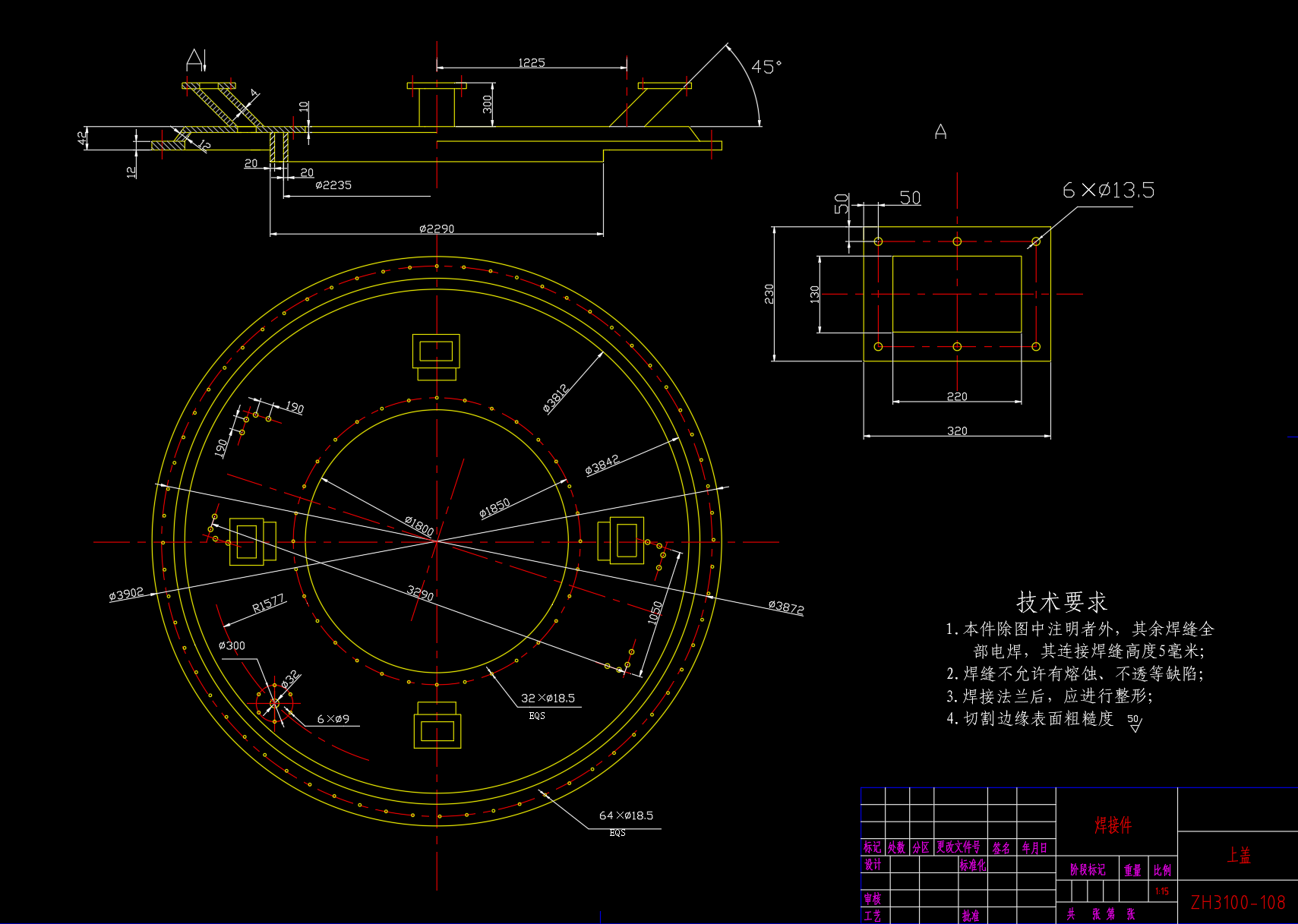

图3:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

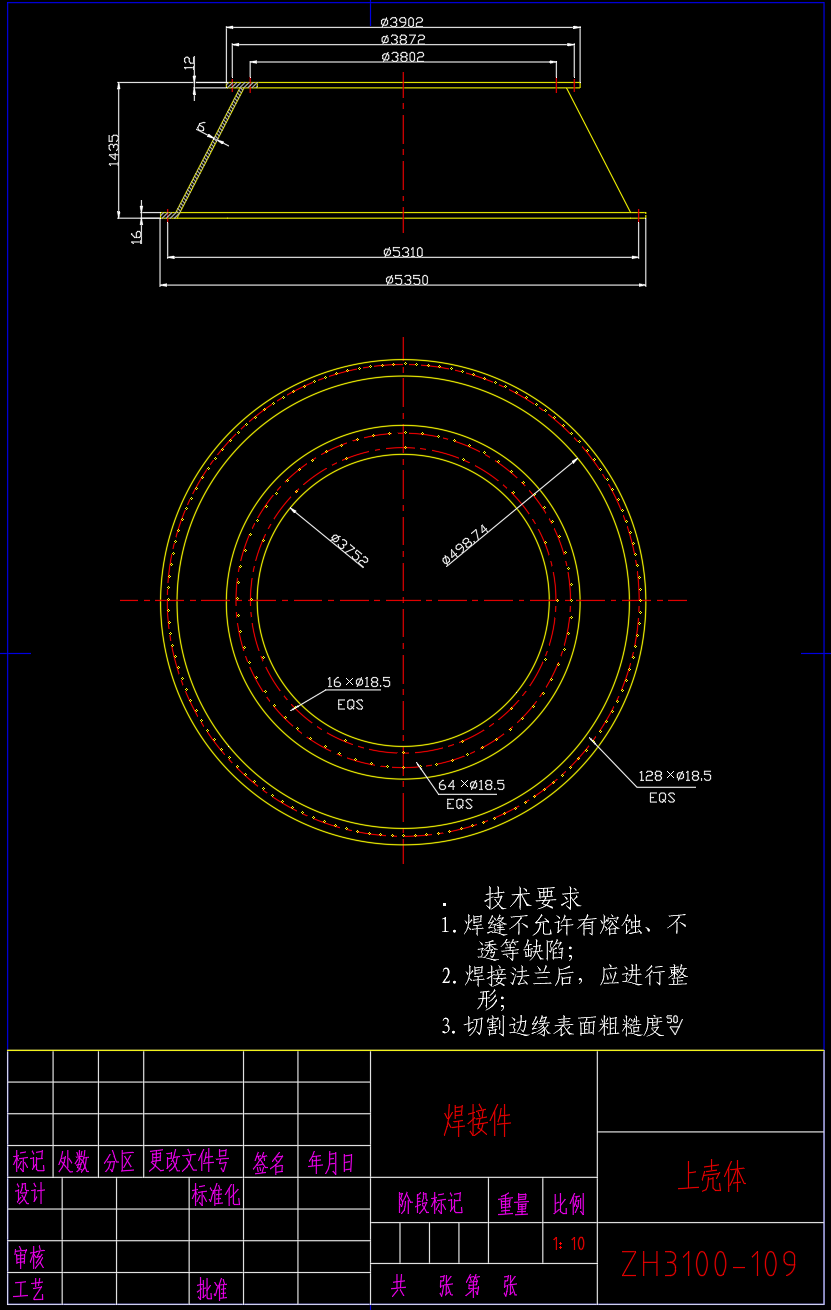

图4:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

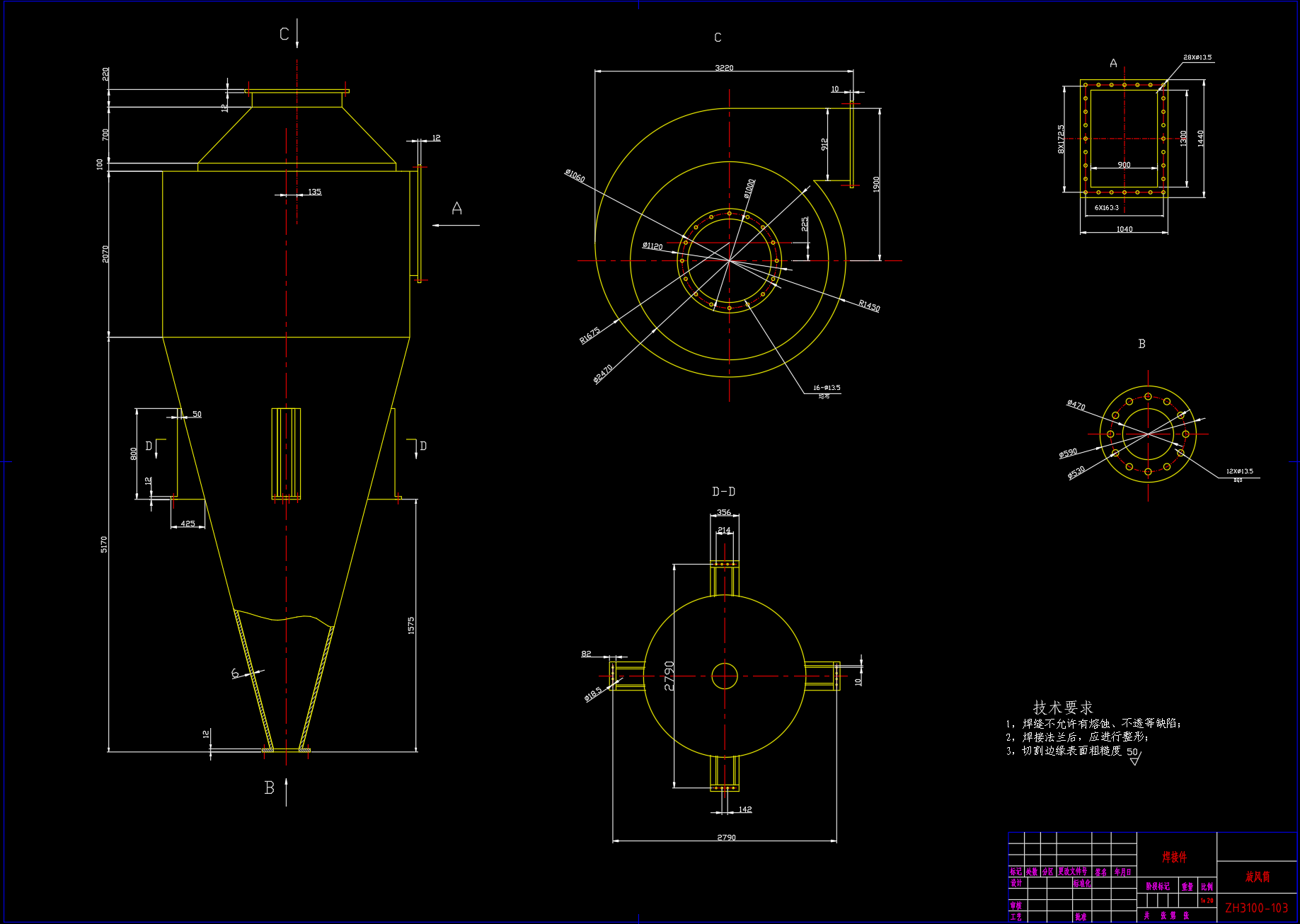

图5:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

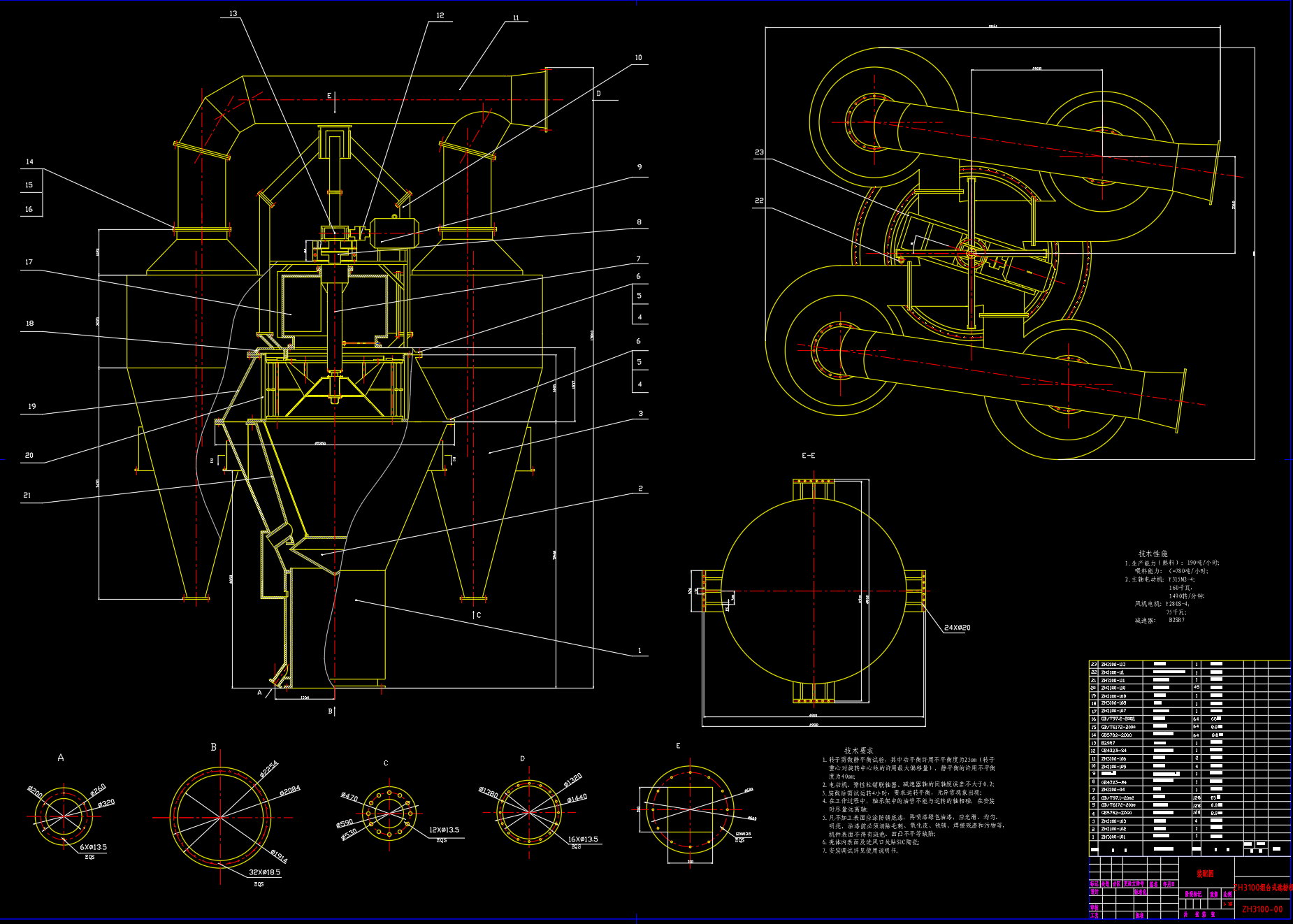

图6:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

图7:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

zh3100组合式选粉机的设计【说明书+27张CAD图纸】

图8:zh3100组合式选粉机的设计【说明书+27张CAD图纸】

从工作原理上看,选粉机要解决的核心问题是如何把粗细颗粒分开。组合式结构的特点在于不依赖单一力场,而是让物料先经过离心场的分散与初步分级,再借助重力沉降完成二次分选,两段作用相互配合,减少了细粉夹带和粗粉混入的情况。气流在机内的走向、转子转速与导流叶片角度都会影响分级效率,因此设计阶段需要把流道形状与机械运动关系一并考虑,使气流分布更均匀、颗粒停留时间更合理。

在结构组成方面,整机可拆分为壳体、转子、导流叶片、进料与出料口、传动部件等若干模块。模块化的好处是各部件之间接口清晰,检修时可以有针对性地下手,不必大范围拆解;同时,更换或调整某个模块时对整机运行的影响也更容易控制。能够直观呈现结构细节与装配关系,对于理解零件之间的配合方式和整机的空间布局很有帮助。

选型依据及设计流程。选型时要结合物料特性、处理量要求和成品细度目标来确定结构形式与关键尺寸,设计流程一般从总体方案入手,再逐步细化到部件与零件,最后校核装配关系与可维护性。这样的顺序有助于在早期发现结构干涉或流道不合理的问题,也能显著缩短从方案到落地的设计周期。

对于粉体分级设备来说,常见的问题集中在分级效率波动、细粉跑粗、部件磨损和清理不便几个方面。组合式结构通过复合力场降低了单一因素波动带来的影响,模块化设计则让易损件的检查与更换更有条理。日常使用中,保持进料均匀、避免超负荷运行、定期检查导流叶片与转子的状态,都是维持分级效果的实用要点。

总体来看,zh3100组合式选粉机的设计围绕复合分级、既讲清了设备如何工作,也给出了结构实现与选型设计的清晰路径,适合作为粉体分级设备学习与借鉴的参考案例。本文案例仅供参考学习,实际应用时需充分考虑现场变量,请结合具体情况进行独立设计与针对性调整。
