电机有限元分析是优化电机性能的关键手段,说白了,就是借助数值计算把电机内部的电磁与热学行为“看”清楚。通过有限元分析,可以精准计算电机内部磁场分布、应力应变及温度场,直观呈现各部件受力与热传导状态,让设计中的薄弱环节提前暴露出来。

图1:电机有限元分析(说明书+分析图片+cad

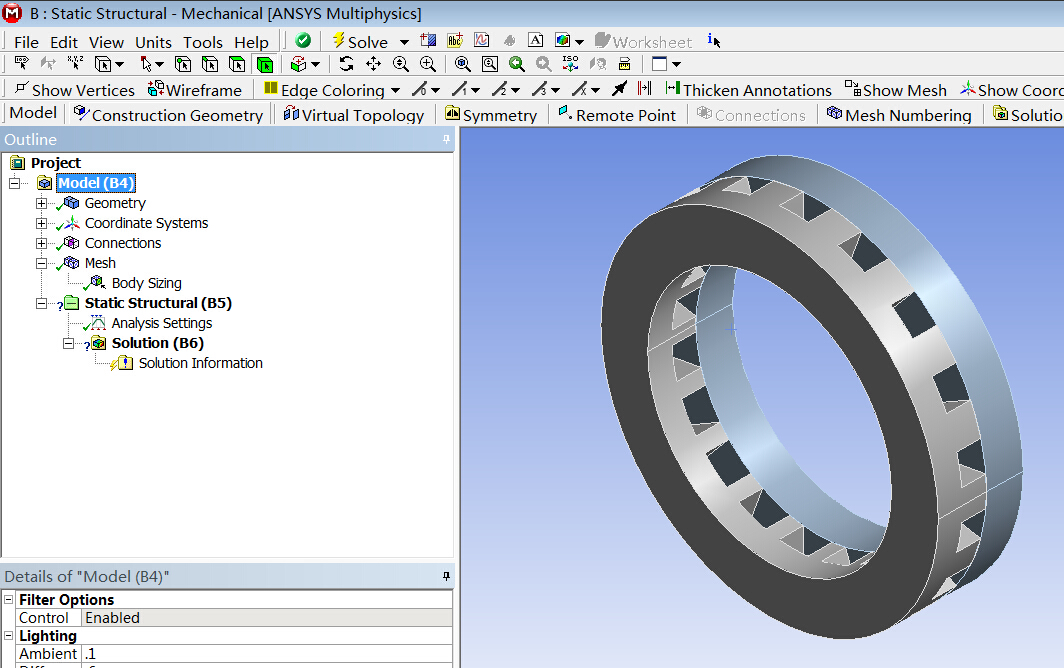

图2:电机有限元分析

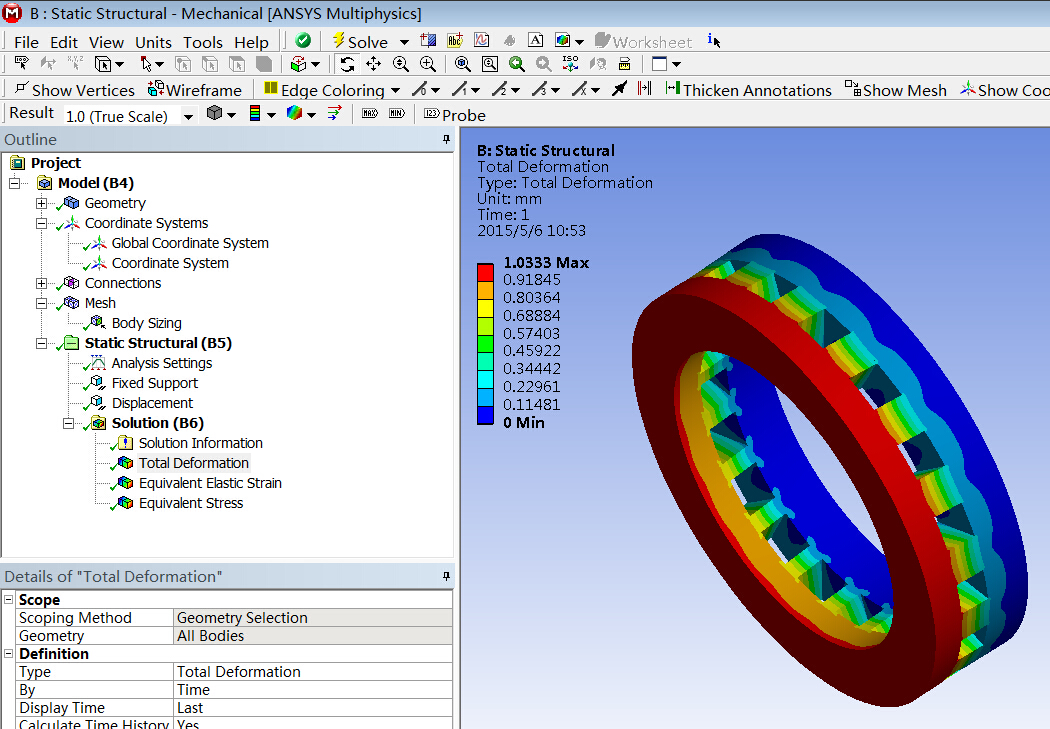

图3:说明书+分析图片+cad+模型

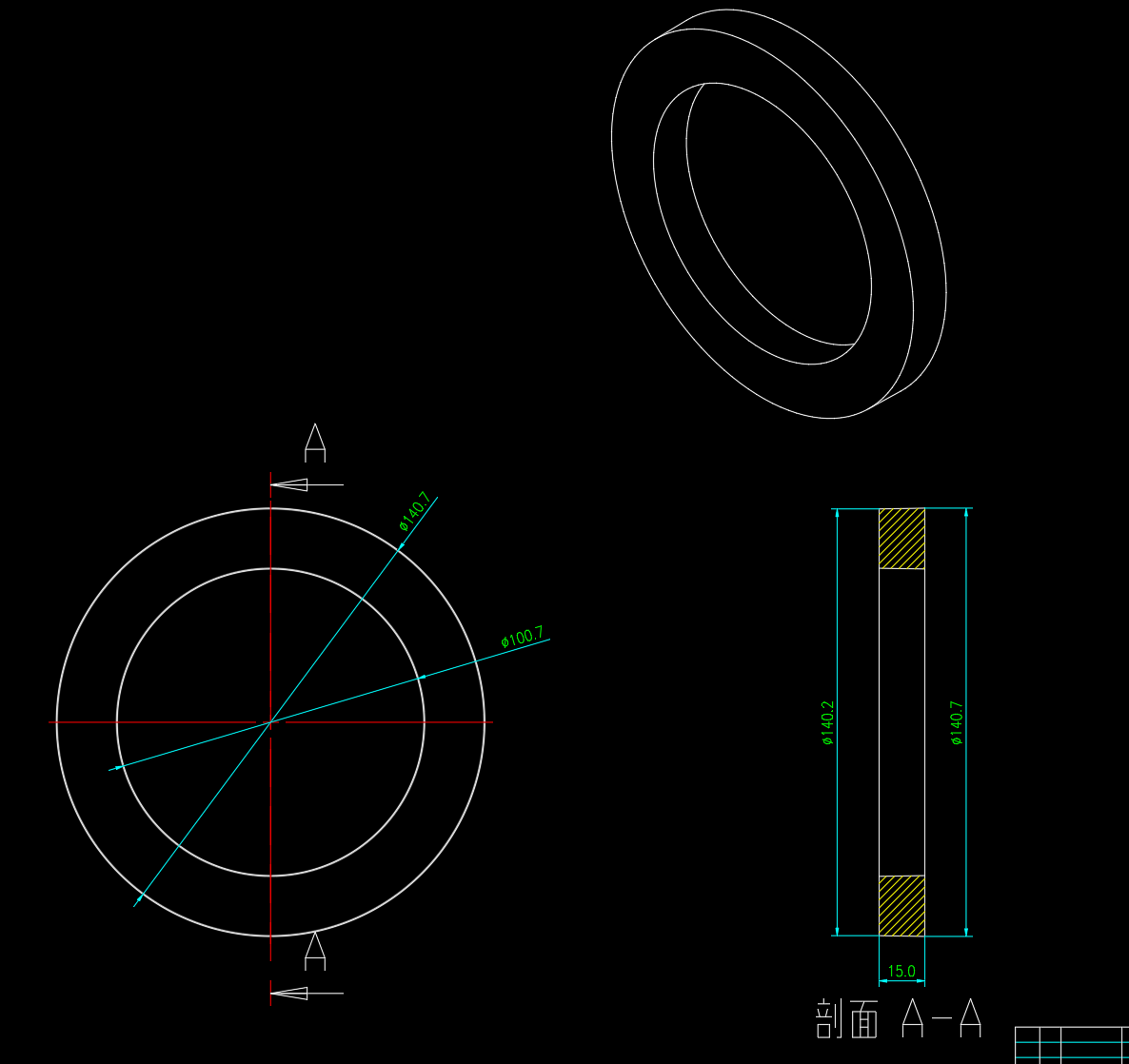

图4:电机有限元分析(说明书+分析图片+cad

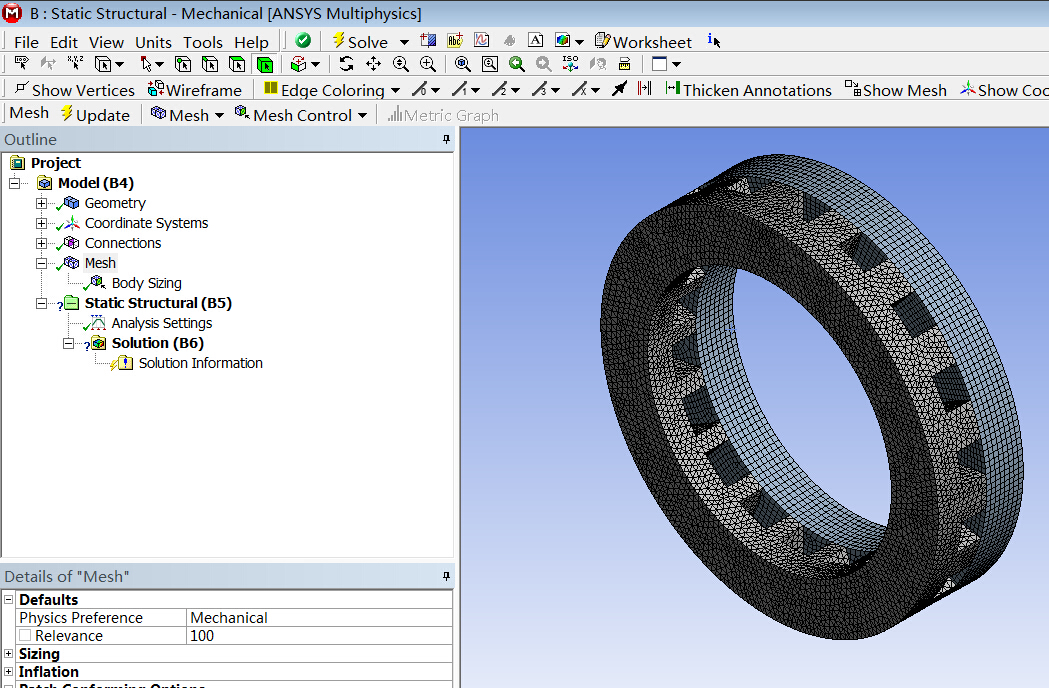

图5:电机有限元分析

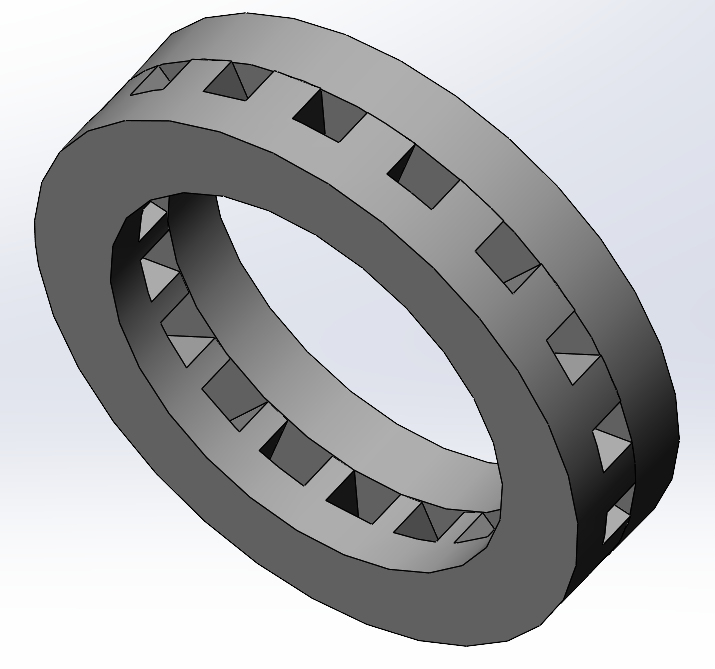

图6:说明书+分析图片+cad+模型

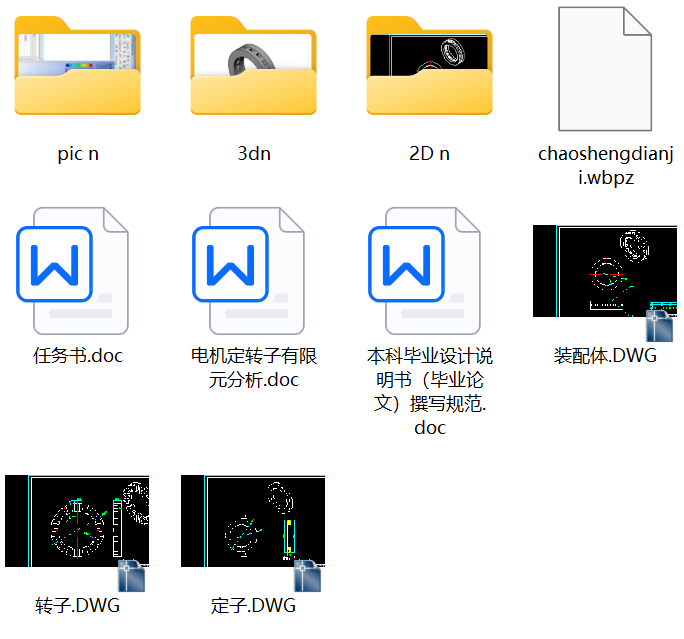

图7:电机有限元分析(说明书+分析图片+cad

图8:电机有限元分析

图9:说明书+分析图片+cad+模型

图10:电机有限元分析(说明书+分析图片+cad
便于后续复核与改进,这一点对刚接触有限元流程的读者尤其友好。显著缩短设计验证周期,提升研发效率。
从原理上看,有限元分析把连续的求解区域离散成有限个单元,在每个单元上构造近似插值函数,再通过整体方程组求解得到场量分布。电机内部磁场、结构应力与温度场彼此耦合,单独看某一项往往不够,联合分析才能反映真实工况下的表现。
电磁场分析主要关注气隙磁密、齿部与轭部磁通走向以及漏磁情况,帮助判断磁路设计是否合理、铁芯材料是否得到充分利用。应力应变分析则对应部件在电磁力与机械载荷下的变形趋势,为结构刚度校核提供依据。
温度场分析重点在于热源分布与散热路径的梳理,绕组铜耗、铁芯损耗产生的热量如何传导出去,直接影响绝缘寿命与运行稳定性。三者结合,才能对电机性能做出较为全面的评估。
便于后续复核与改进。分析前的模型简化、边界条件设定、材料属性赋值,分析后的云图判读与结果比对,都需要有据可依,否则不同人做出来的结论容易对不上。
是建模与核对几何关系的基础;可在不同分析任务中复用,减少重复建模带来的误差。辅助理解磁场走向与热流路径。
实际做分析时,网格划分的疏密会明显影响计算精度与耗时,关键区域适当加密、非关键区域适度放粗是常见思路。边界条件的设定要与实际安装与散热条件对应,材料属性尽量采用可信来源,避免因输入偏差导致结论失真。
结果解读环节,云图的颜色分布只是表象,更要关注数值量级与分布趋势是否合理,必要时与理论估算或经验范围做交叉验证。发现异常区域后,回到几何或材料设定上查找原因,形成分析、复核、改进的闭环。
对初学者来说,先跑通一套流程、理解每一步在做什么,比追求复杂模型更有意义。正好提供了可参照的路径,便于在复核中积累经验。
需要提醒的是,本文案例仅供参考学习,实际应用时需充分考虑现场变量,请结合具体情况进行独立设计与针对性调整。不同工况下的载荷与散热条件差异较大,分析设定也应随之变化,不能照搬结论。
总体来看,电机有限元分析把磁场、应力应变与温度场放在同一框架下考察,形成从建模到结果解读的完整链路,显著缩短设计验证周期,提升研发效率,也为后续改进提供了可追溯的依据。
