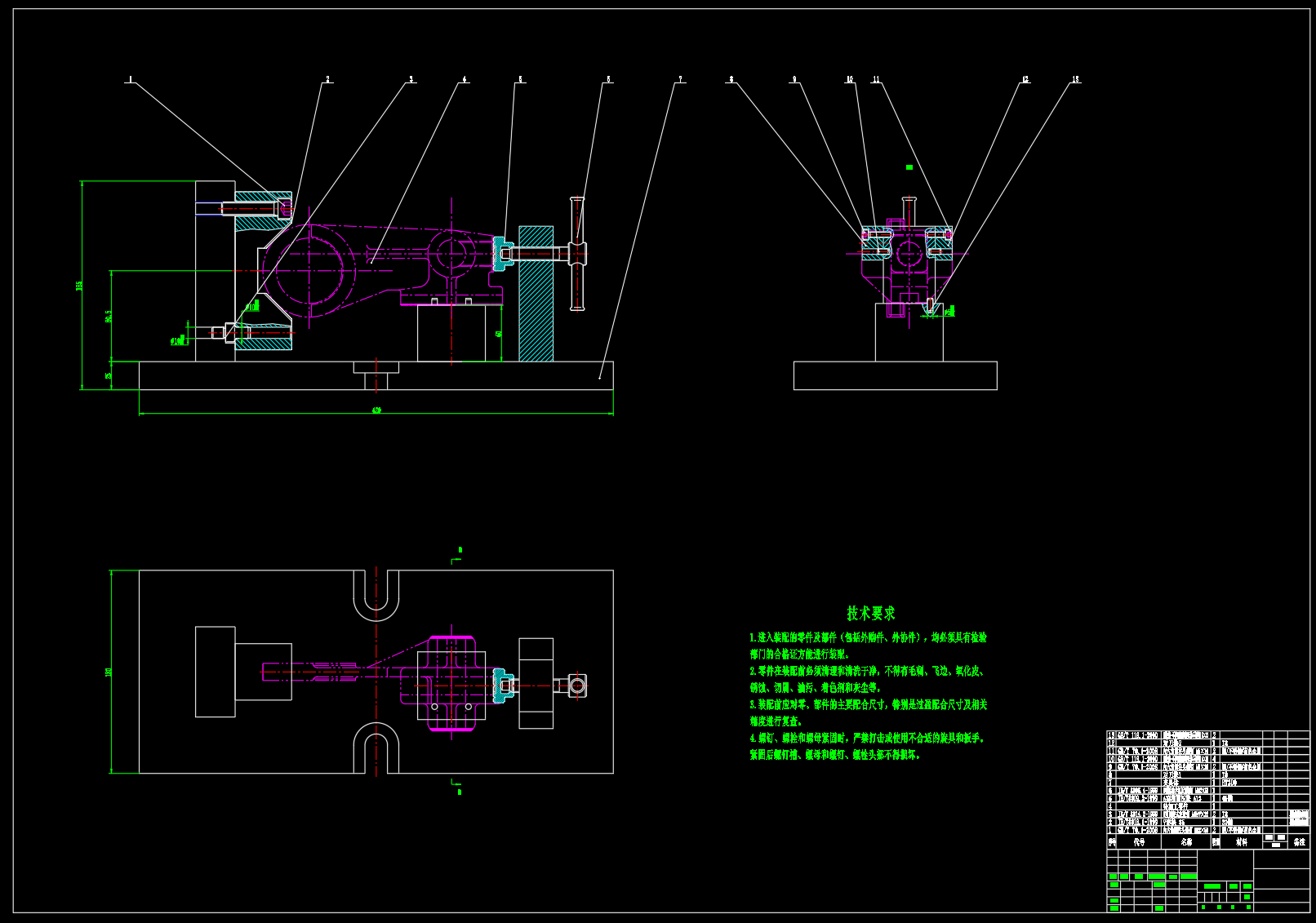

拨叉[831002]铣φ42两端面[80mm]夹具设计

分类：机械设计资料时间：2026-02-11 06:30 浏览：0

内容

针对拨叉零件铣削φ42两端面的工序，其专用夹具的核心在于实现高效、稳定的定位与夹紧。该夹具以一面两销为主要定位方式，有效限制了工件的六个自由度，确保了80mm尺寸的加工精度。通过精心设计的螺旋压板机构，夹紧力直接作用于工件刚性较好的部位，有效避免了加工过程中的振动与变形。这套夹具结构紧凑、操作便捷，能显著缩短装夹时间，并保证批量加工时尺寸的一致性，是提升该工序质量与效率的关键。相关学习资料可供参考。
