列管式固定床反应器CAD装配图（20万吨年乙二醇项目）

分类：机械设计资料时间：2026-02-10 18:10 浏览：1

内容

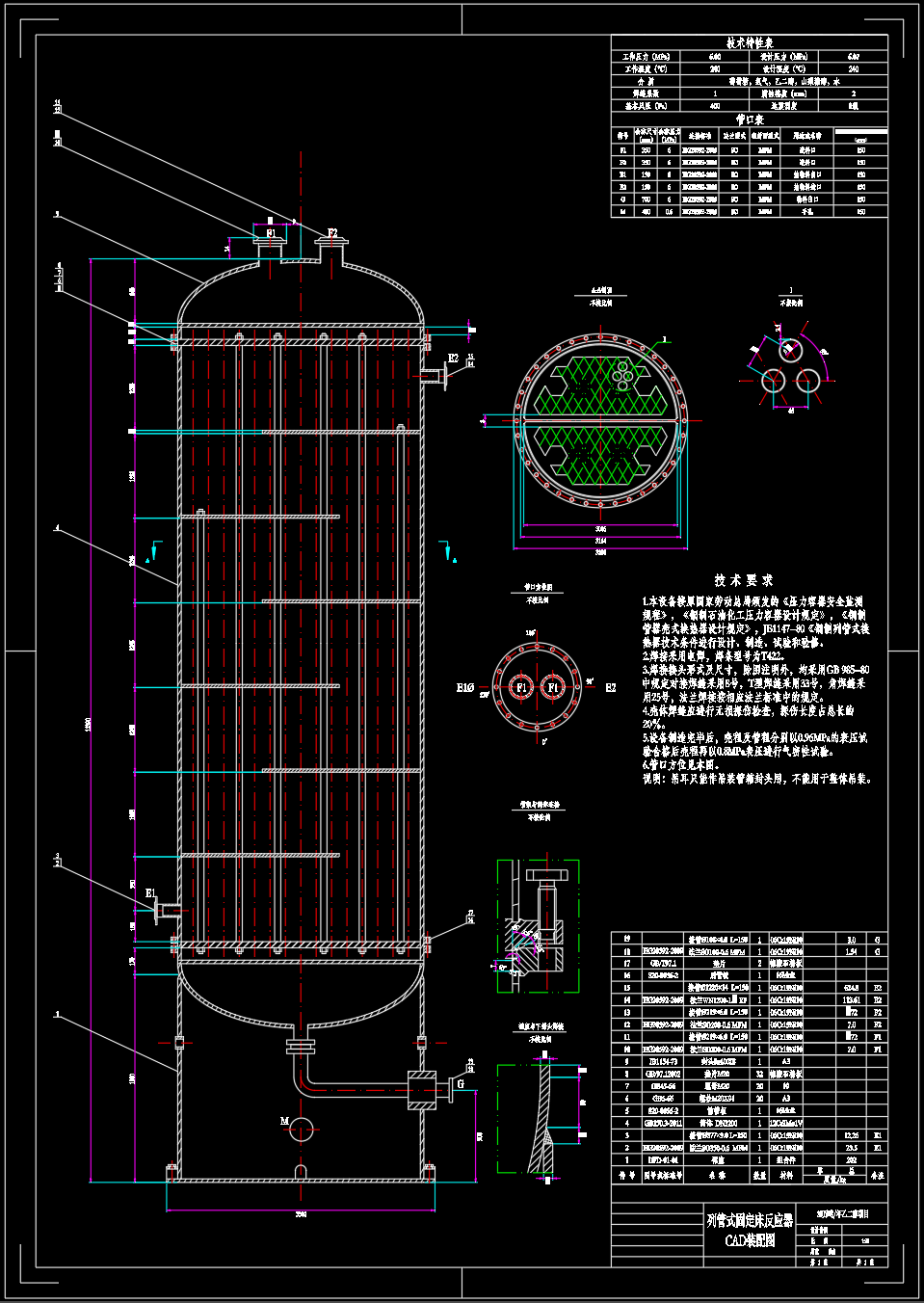

在20万吨/年乙二醇项目中，列管式固定床反应器的装配设计至关重要。该反应器采用管壳式结构，催化剂填充于管内，反应物料流经催化剂床层进行合成反应。其核心在于通过精确的列管排布与管板设计，实现高效传热与温度控制，保障反应过程稳定。装配图清晰呈现了壳体、管束、封头及关键连接部件的配合关系，对设备制造与现场安装具有直接指导作用。这份学习资料为理解此类大型反应器的核心构造提供了实用参考。
