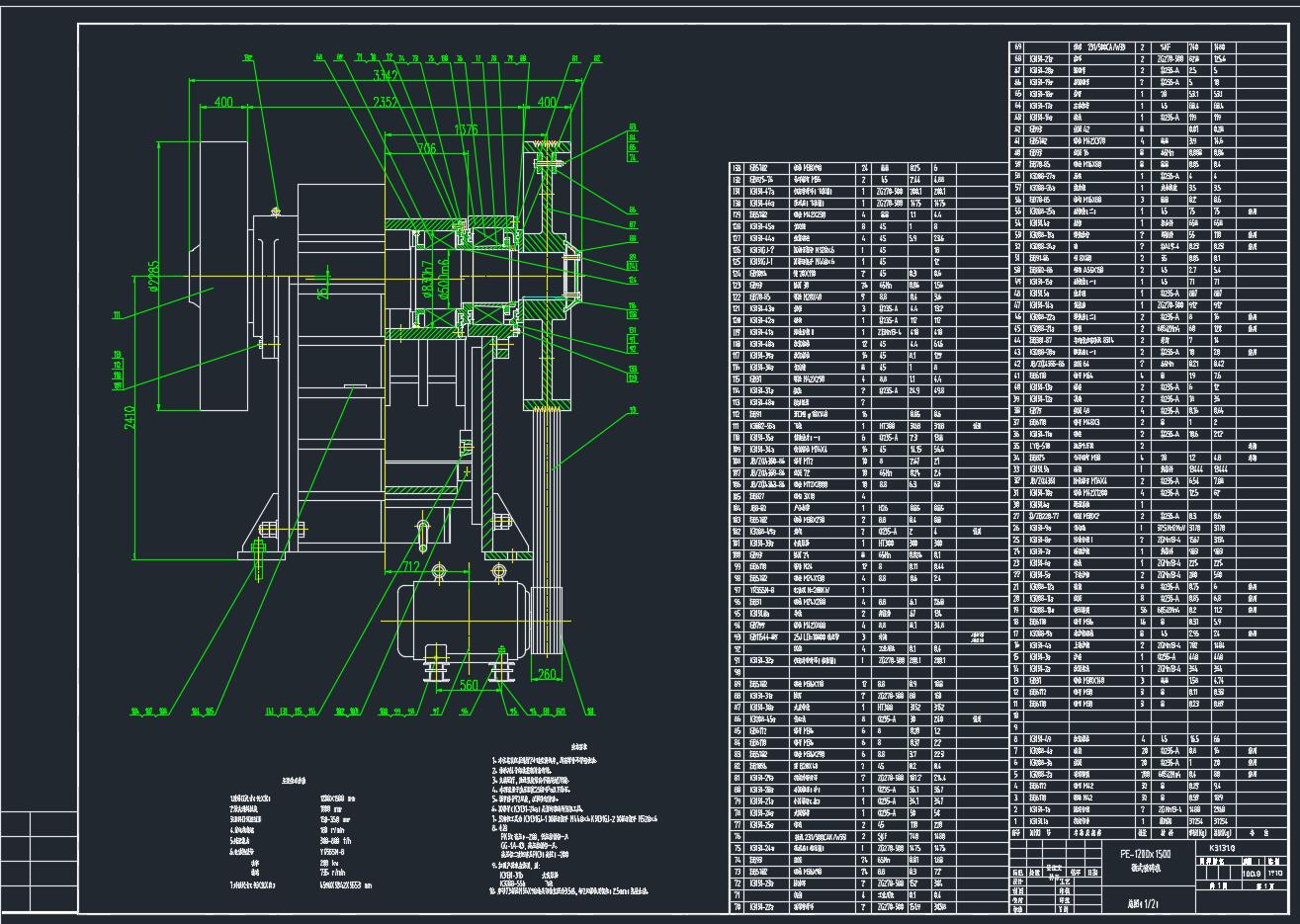

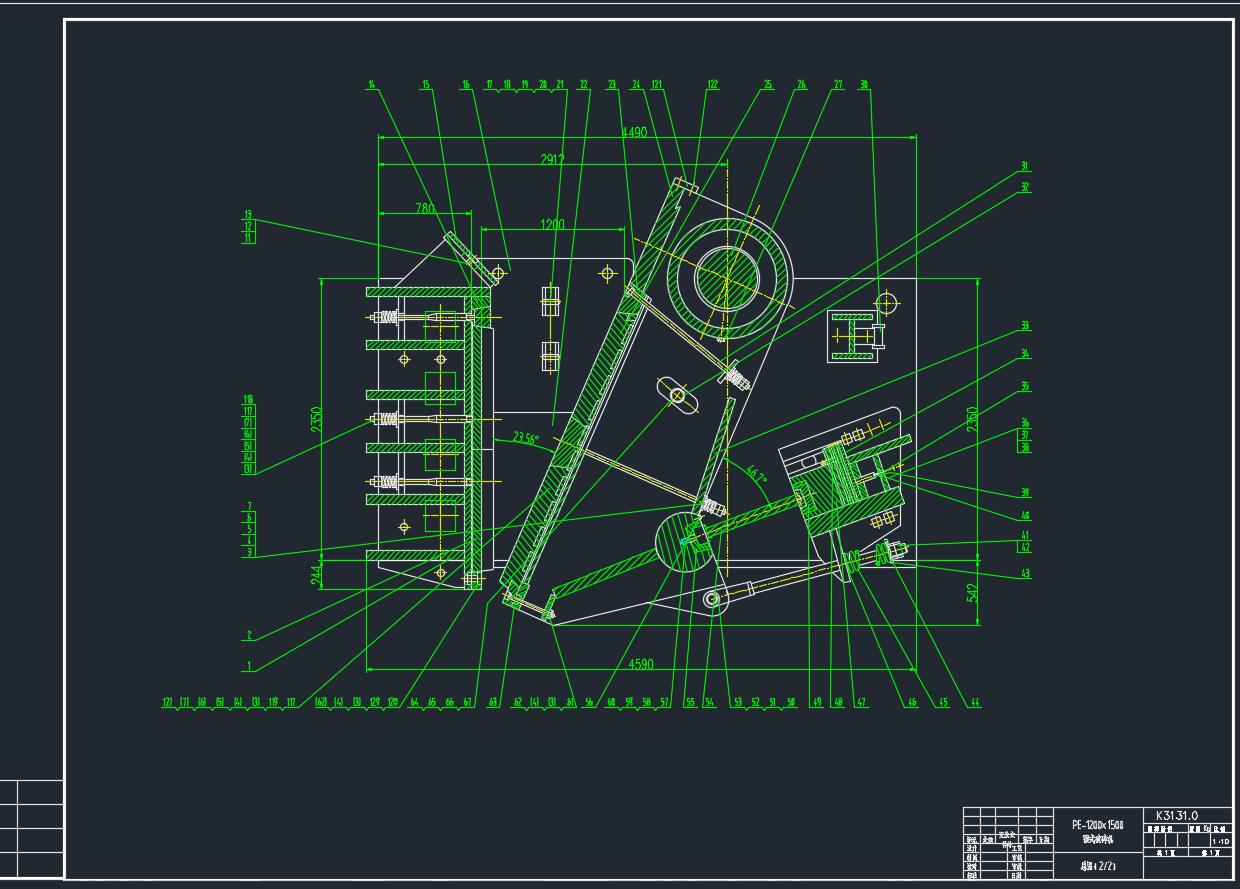

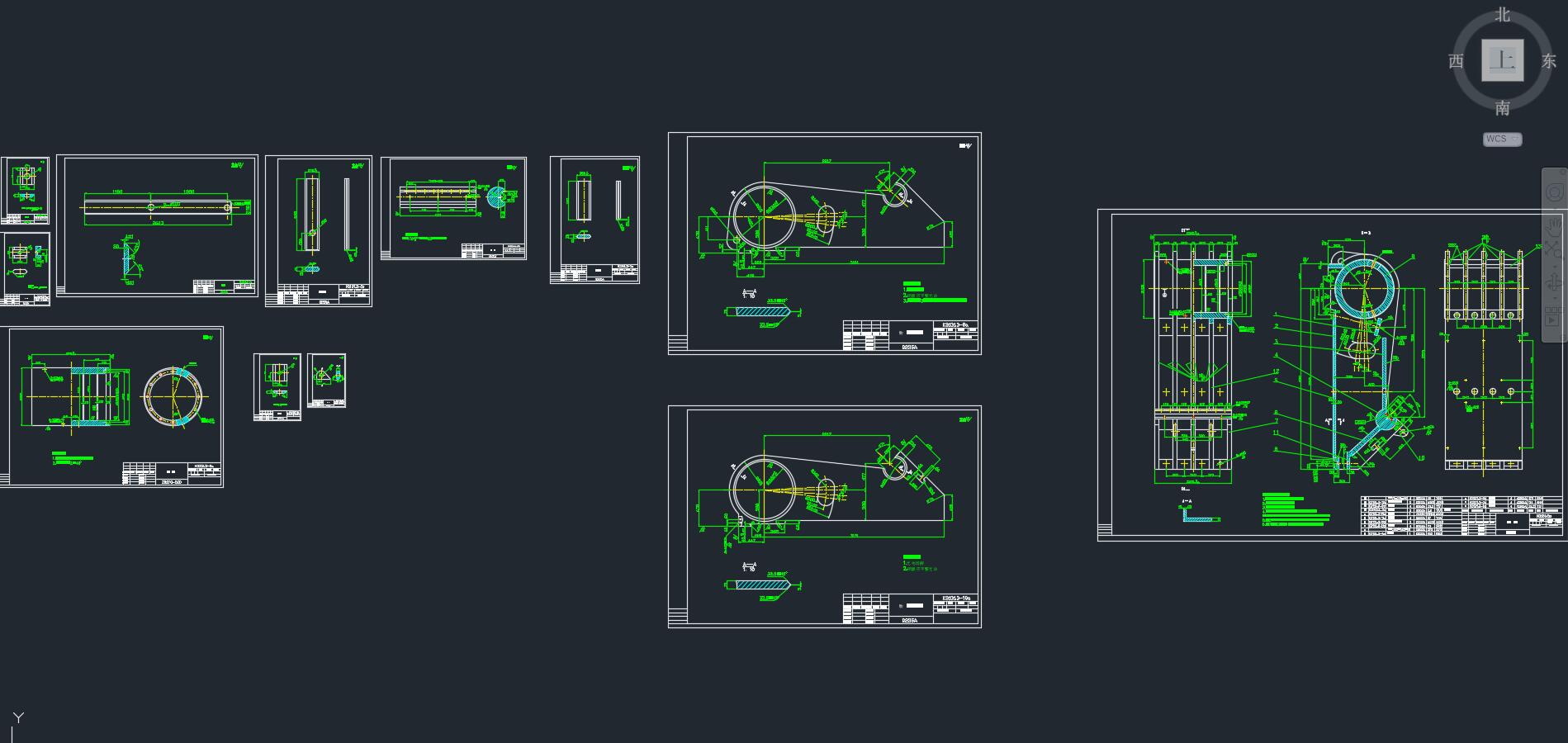

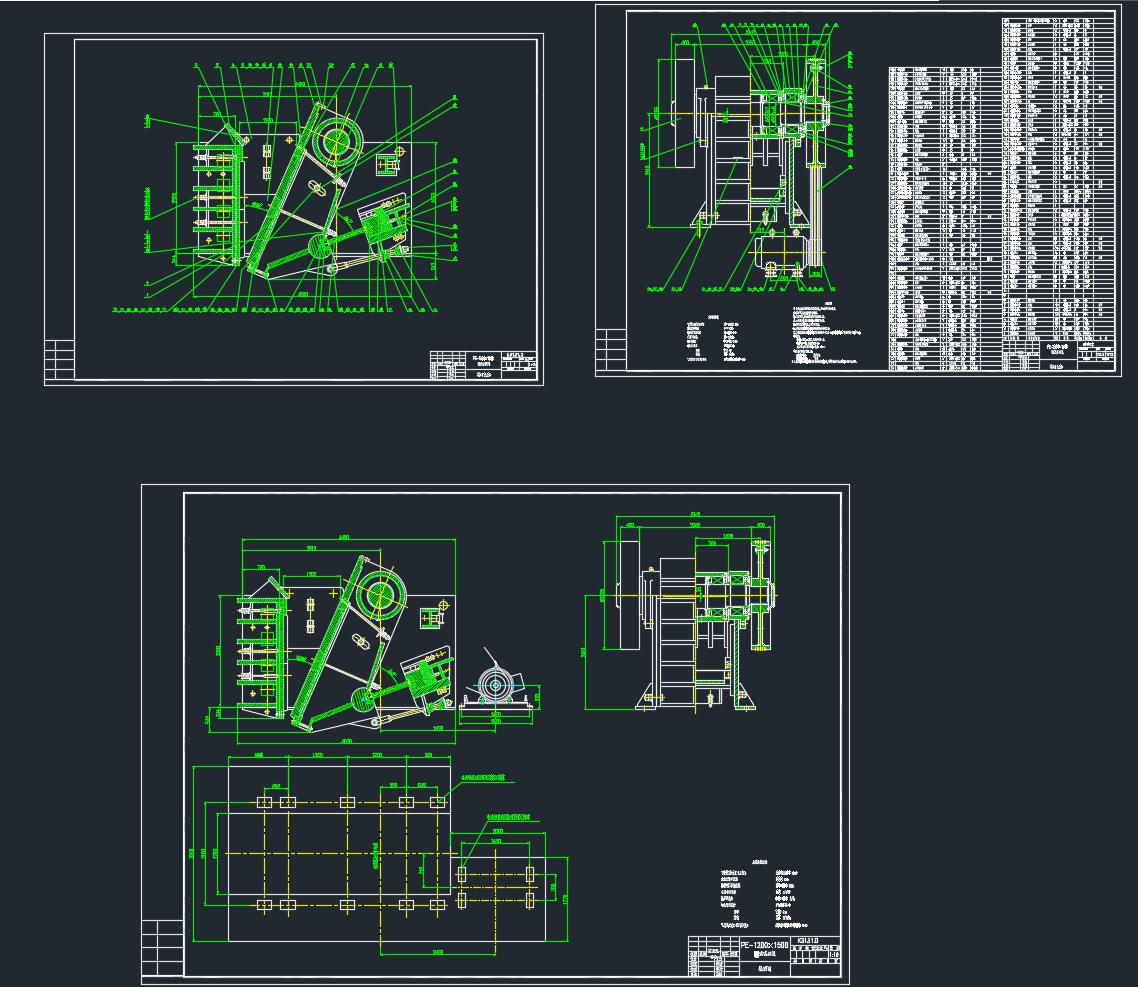

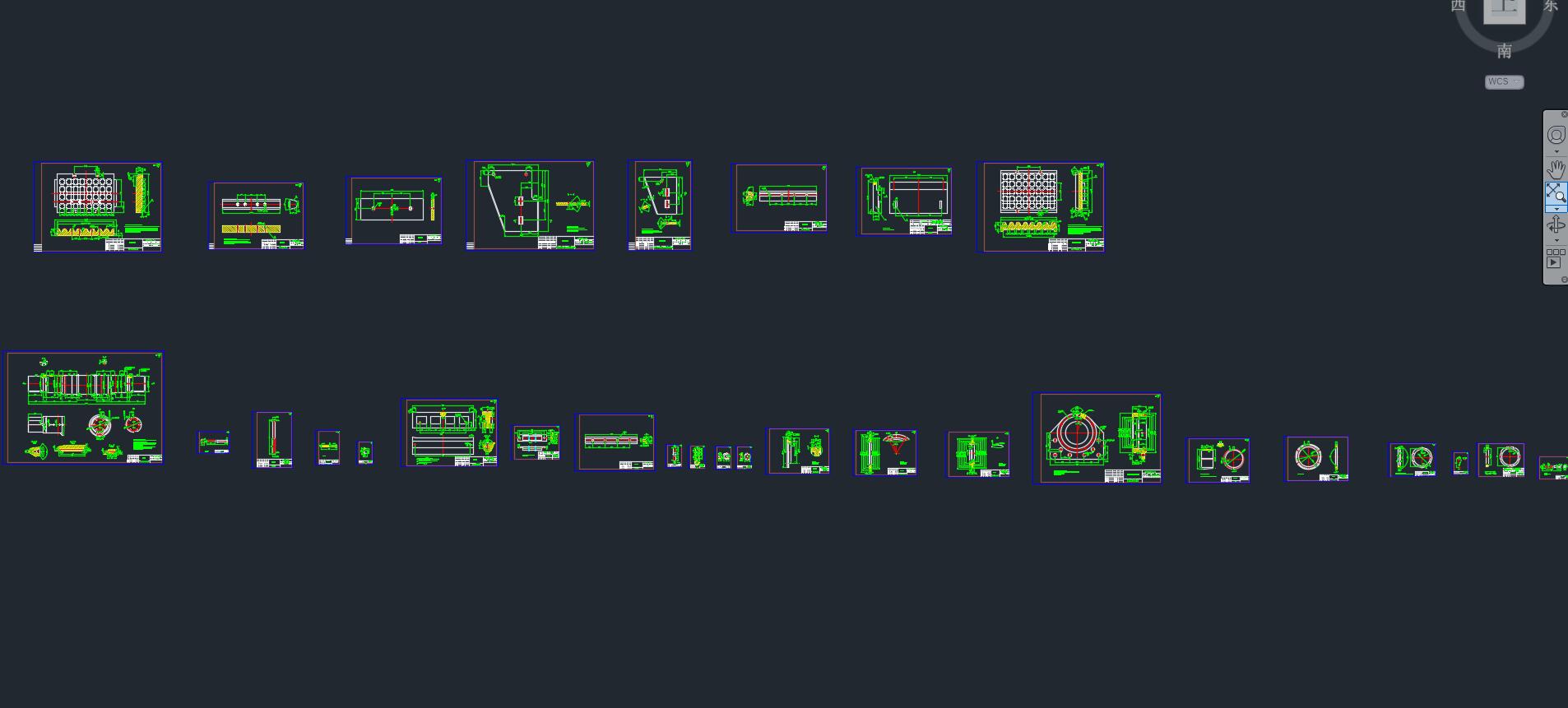

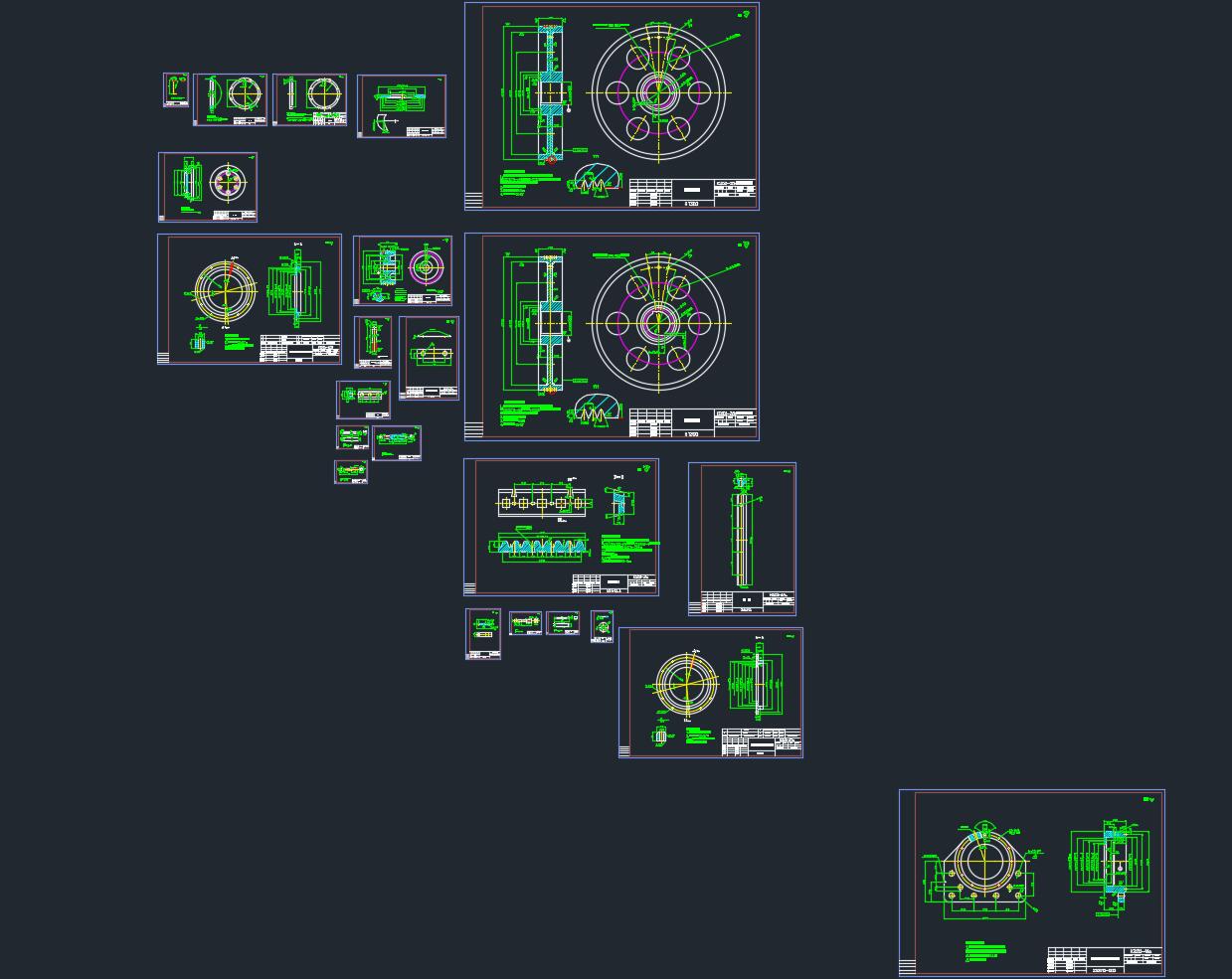

PE1200×1500复摆颚式破碎机的CAD图纸，是深入理解该大型设备结构与原理的关键学习资料。它精确展现了机架、动颚、偏心轴等核心部件的装配关系与几何形态，为后续的分析与工作奠定了坚实基础。通过这份实用资料，可以直观把握其破碎腔型、肘板支撑角度等核心设计特征，从而对设备的工作机理与力学传递形成清晰认知。此处展示的图片为配套资源包内的资料截图，旨在让您在正式使用前，能对其内容有更全面、直观的初步认识。需要特别说明的是，资源包中专业资料需在相应的软件环境中才能完整浏览、编辑或进行后续操作。
