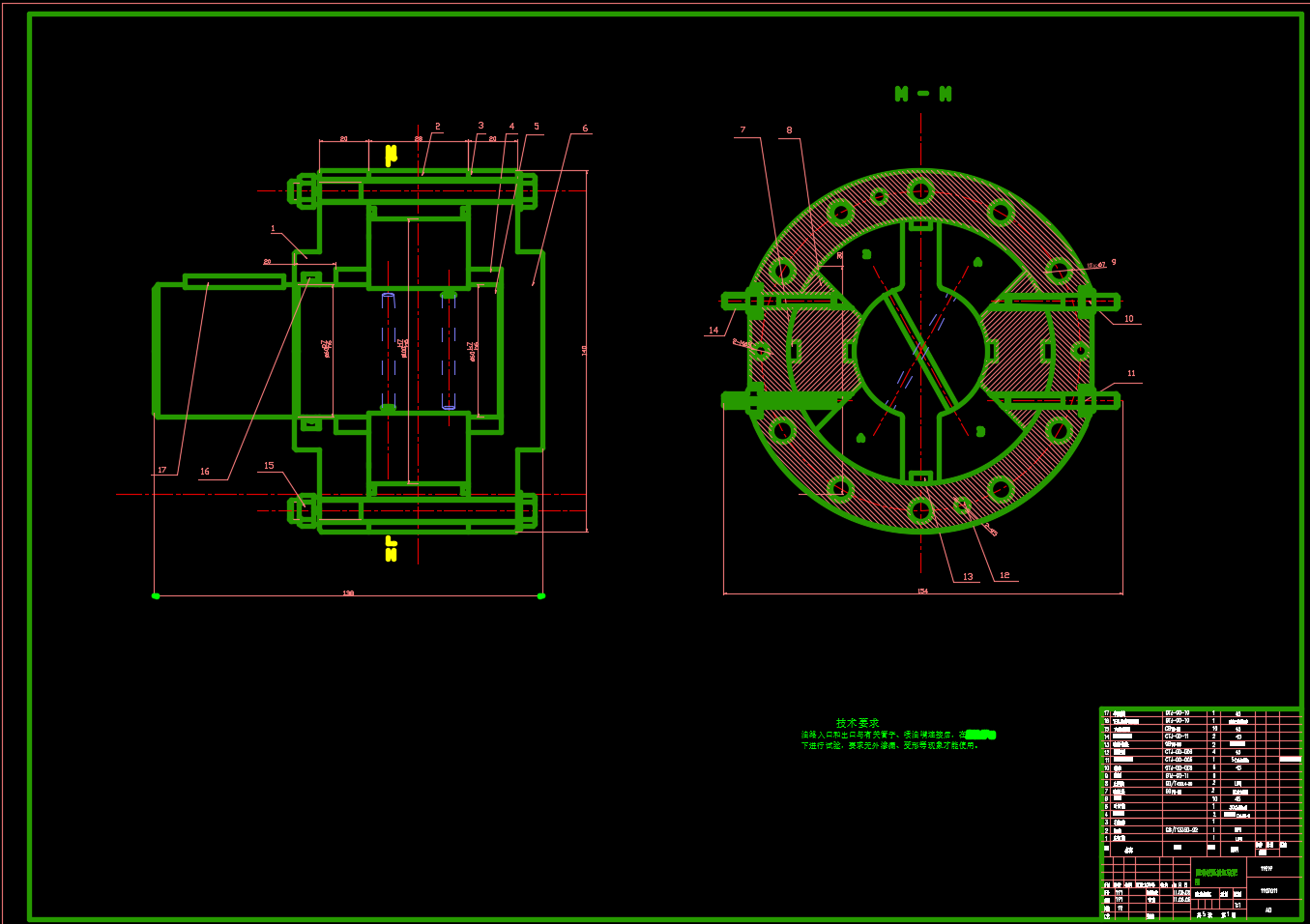

装甲车水上转向系统的核心在于液压摆动油缸及配套系统的精密设计。该系统直接驱动推进器偏转，是实现水上灵活机动与稳定航向控制的关键执行部件。其设计需综合考虑负载特性、密封形式及动态响应，确保在复杂工况下可靠工作。配套的液压系统为油缸提供稳定动力，通过合理的阀组与管路布局实现平稳的摆动与锁止。相关的学习资料包含了设计过程中的关键图纸与文档。此处展示的图片为配套资源包内的资料截图，旨在让您在正式使用前，能对其内容有更全面、直观的初步认识。需要特别说明的是，资源包中专业资料需在相应的软件环境中才能完整浏览、编辑或进行后续操作。
