流量为120t每小时四管程固定管板式换热器的设计,管程布局、材料适配这几个关键环节,结合热力学与流体力学的基本原理,把换热效率与结构强度这两条线同时兼顾到位。把管板、换热管、壳体等关键部件的装配关系与尺寸标注清晰呈现出来,四管程流道的分布逻辑也能一眼看明白。

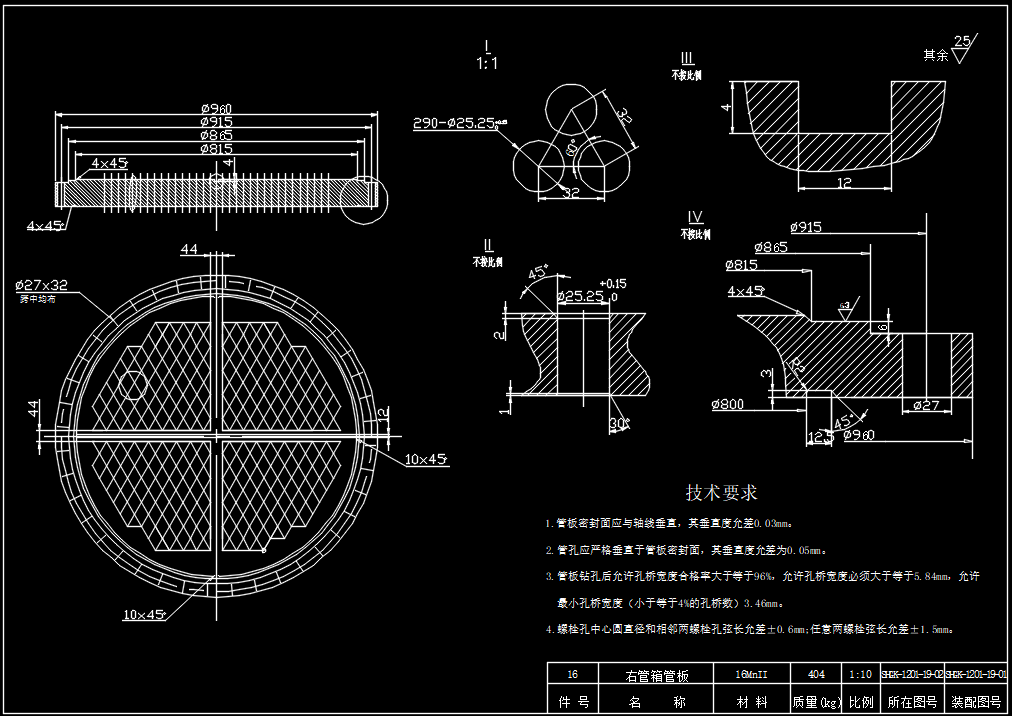

图1:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】

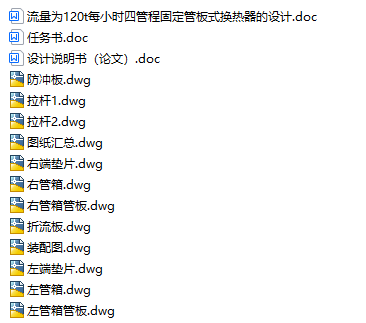

图2:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】

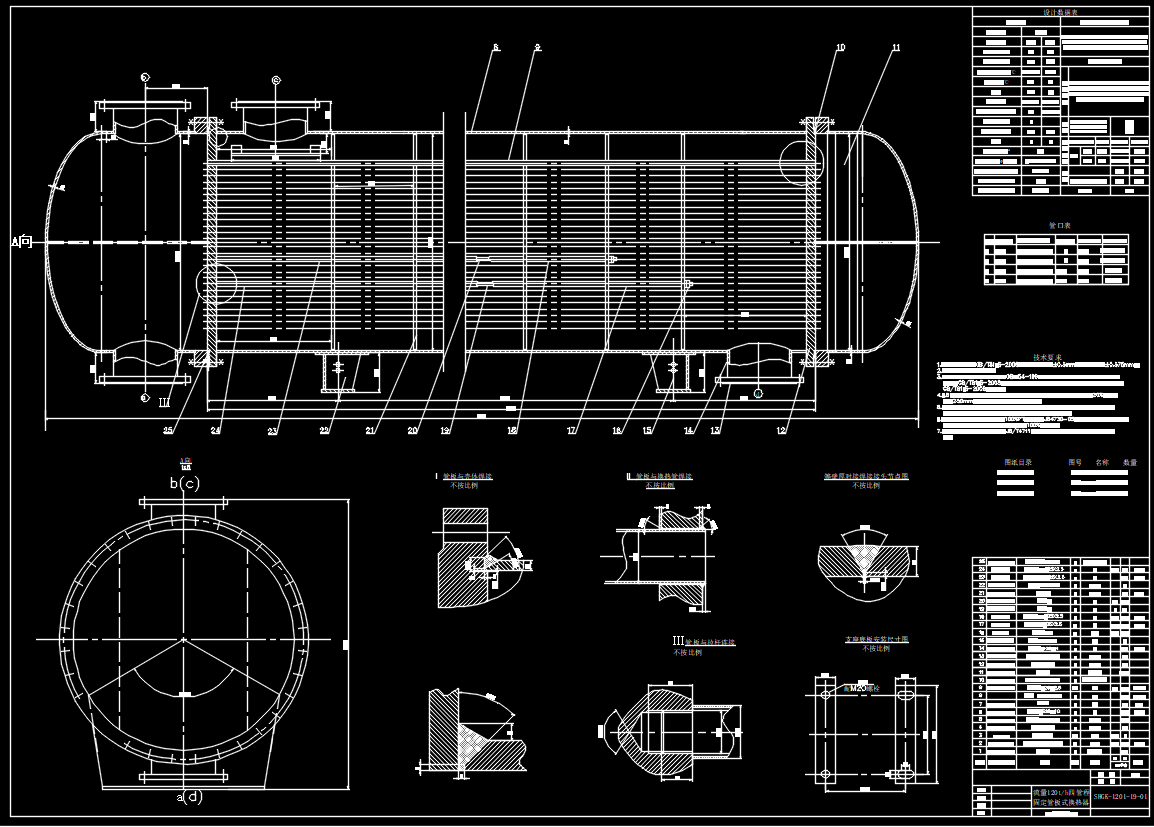

图3:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】

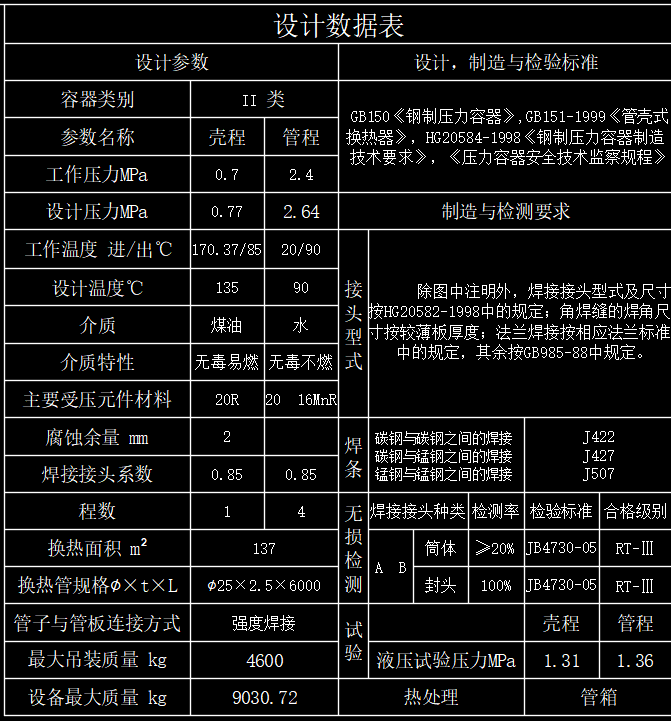

图4:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】

图5:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】

图6:流量为120t每小时四管程固定管板式换热器的设计【设计说明书(论文)+CAD图纸】
先说说四管程这个布局为什么值得关注。🤔管程数增加后,流体在管内的流速相应提高,对流传热系数随之改善,换热器在有限体积内能承担更大的热负荷。但管程增多也意味着压降上升、结构复杂度提高,管板与管箱的密封面、分程隔板的布置都需要更细致地推敲。帮助理解四管程方案在120t每小时流量条件下的适配逻辑。
固定管板式结构的特点是管板与壳体、管束之间采用固定连接,整体刚性好、结构简单,适用于壳程介质清洁、温差变化不剧烈的场合。🌡️在四管程设计中,管板厚度计算是绕不开的重点,它直接关系到承压能力与密封可靠性。从受力分析到厚度确定,步骤清晰,便于按流程逐步推进。
管束排列优化同样影响换热效果与制造便利性。🔩换热管在管板上的排布方式,涉及管间距、排列角度、分程隔板位置等因素,既要保证传热面积充分利用,又要给分程隔板留出合理空间。能帮助理解四管程流道如何在一块管板上合理分区,避免流程短路或布管死角。
材料适配是另一个容易被忽视却十分关键的环节。🛠️管程、壳程介质不同,腐蚀性、温度、压力条件各异,换热管、壳体、管板的选材需要分别考虑。强调依据介质特性与工况条件做针对性选择,而不是简单套用单一材质。
📏管板与换热管的连接细节、壳体与管箱的对接方式、分程隔板的定位,都在标准化视图中逐项标注。对于想快速掌握设计流程的读者来说,比单纯看文字更直观,也更容易建立起整体结构概念。
整体来看,覆盖了从原理分析到结构表达的完整链条。📚管板厚度计算、管束排列优化等细节均依据行业标准展开,适合作为学习换热器设计流程的参考。本文案例仅供参考学习,实际应用时需充分考虑现场变量,请结合具体情况进行独立设计与针对性调整。
