KCSJ-14曲柄加工工艺及铣A面夹具设计【说明书+CAD图纸+SW三维图+工序卡+过程卡】
获取源文件
来源:     阅读:109
网站管理员
发布于 2026-02-06 10:00
查看主页

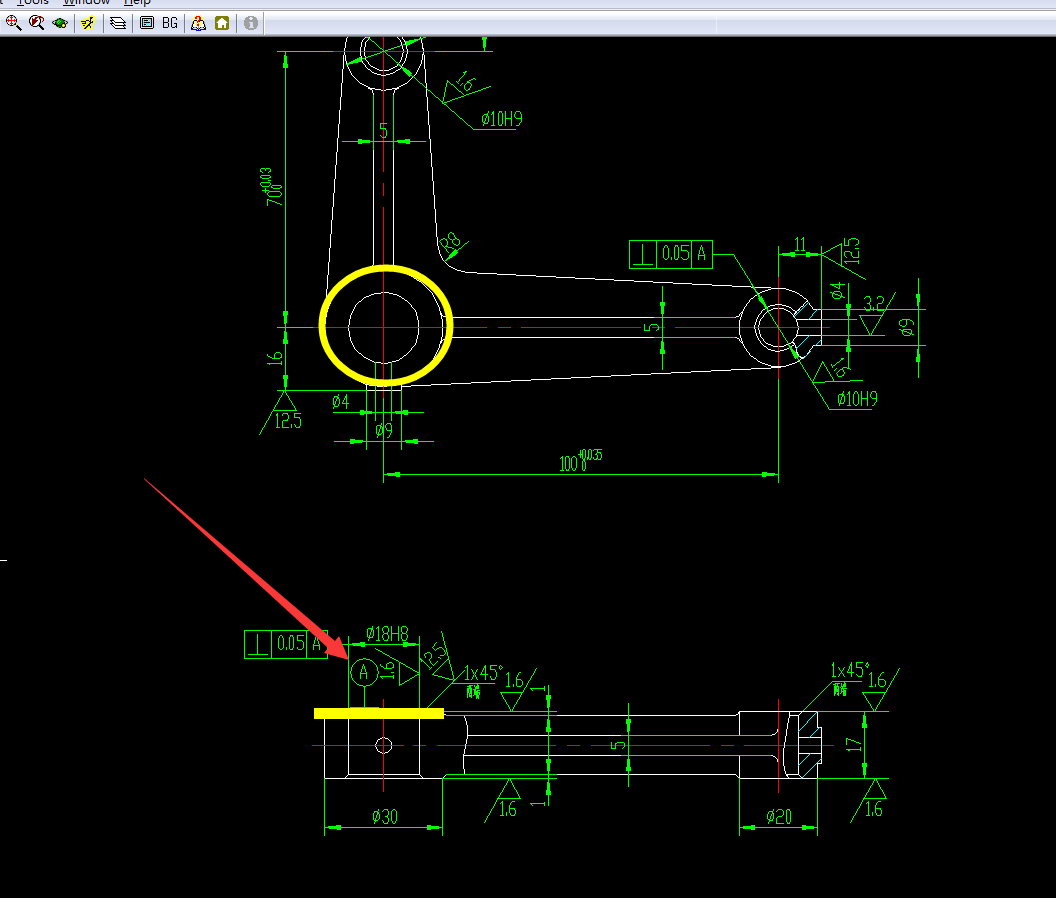

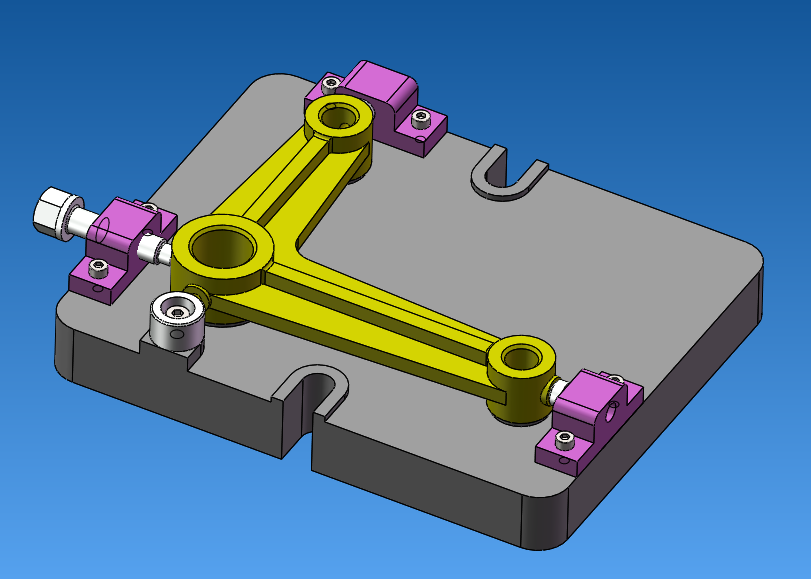

针对KCSJ-14曲柄的加工,其工艺规程的制定尤为关键,需合理规划各道工序以确保尺寸精度与位置公差。其中,铣削A面作为一道重要工序,其专用夹具的设计直接关系到加工效率与质量稳定性。该夹具方案通过合理的定位与夹紧机构,能有效限制曲柄的自由度,保证A面相对于基准的准确位置,使批量加工中的一致性得到控制。这套涵盖工艺文件、图纸及三维模型的学习资料,为类似零件的工艺与工装设计提供了清晰的实用参考,有助于显著缩短从设计到实现的周期。










免责声明:本文为用户发表,不代表网站立场,仅供参考,不构成引导等用途。 机械设计资料
