凸轮轴的半圆键槽夹具设计【设计说明书+CAD图纸+工序卡+过程卡】
获取源文件
来源: 阅读:77
网站管理员
发布于 2026-02-05 09:20
查看主页

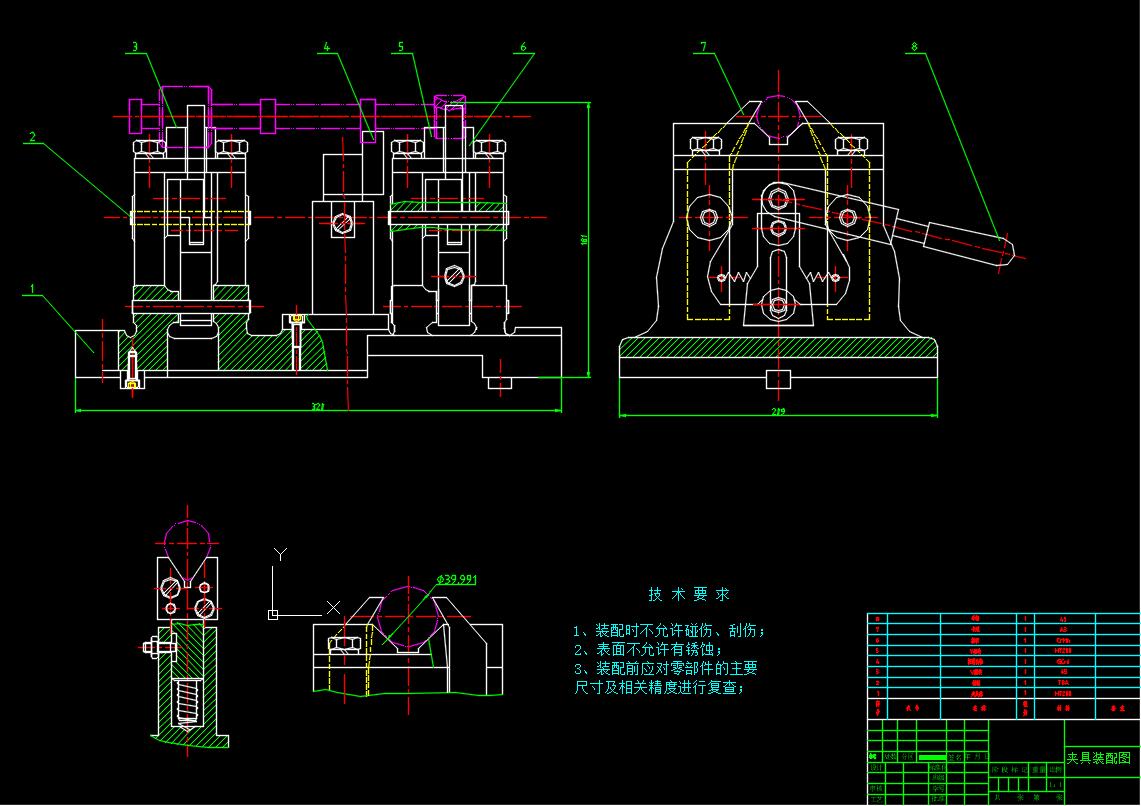

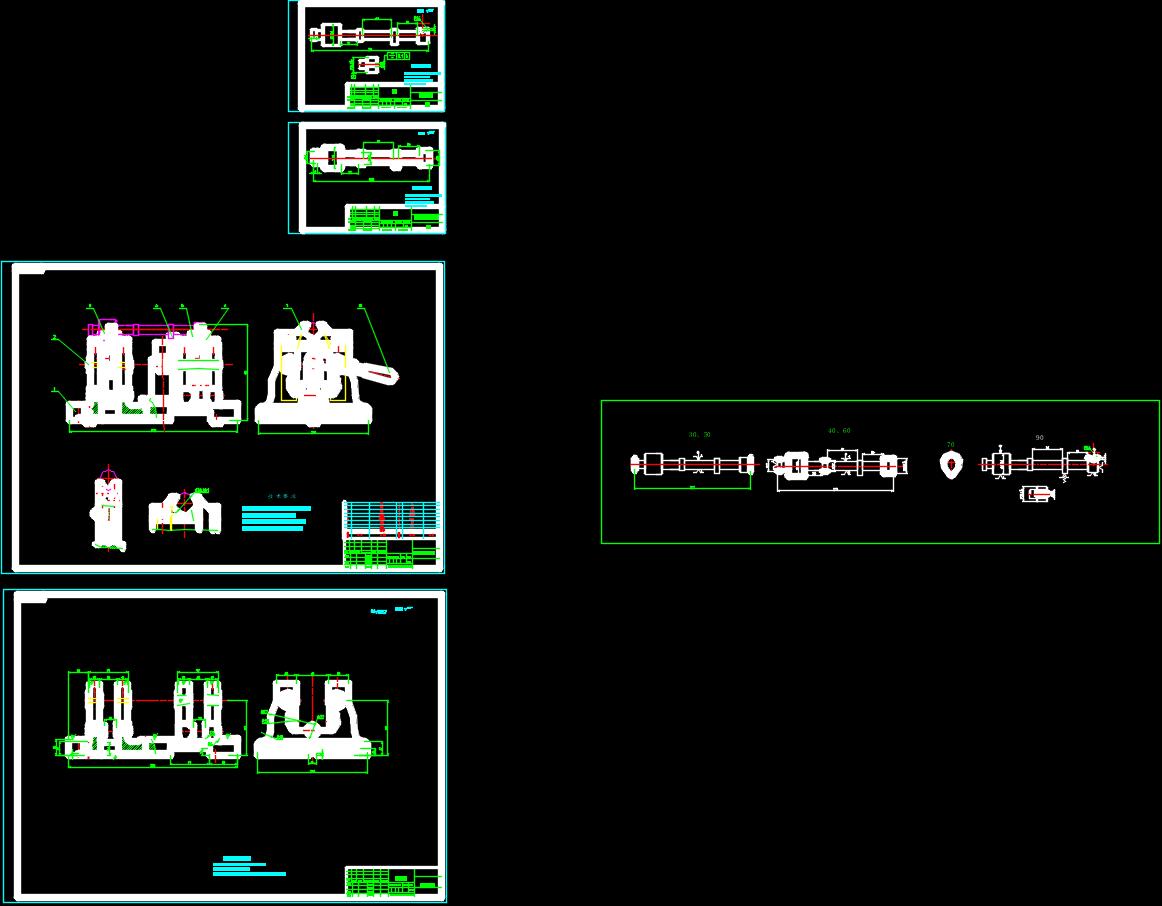

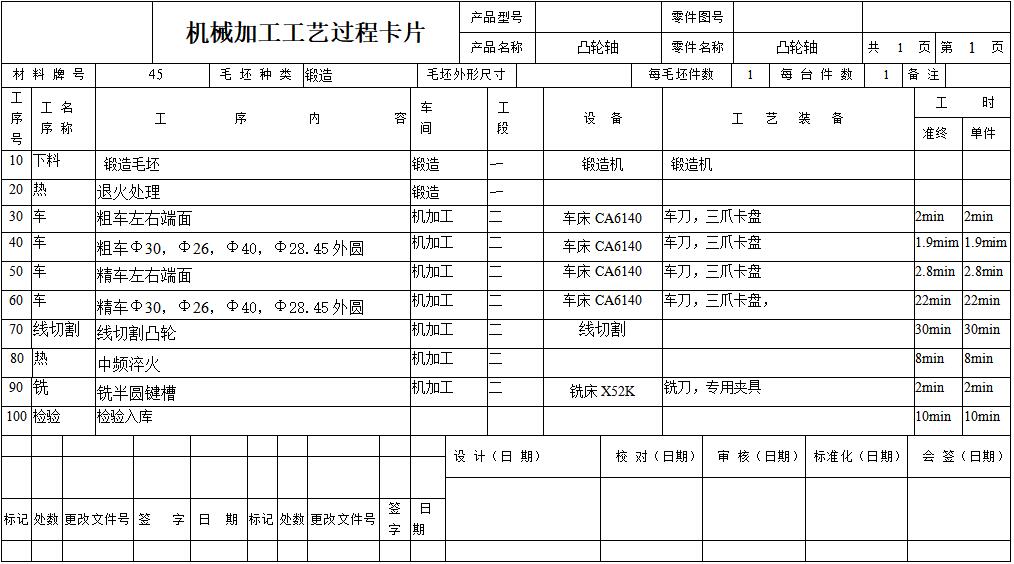

凸轮轴上半圆键槽的加工精度直接影响装配质量。针对此工序设计的专用夹具,能可靠地定位并夹紧凸轮轴,确保键槽相对于轴颈及相位角的位置公差。该结构通常采用V形块与端面组合定位,配合高效的夹紧机构,使工件在加工中保持稳定,从而保证槽宽、深度及对称度的一致性。这类夹具的应用,显著缩短了单件装夹找正时间,提升了加工效率与合格率,是保证该关键工序质量的核心工装。相关学习资料包含了详细的结构图纸与工艺信息。
