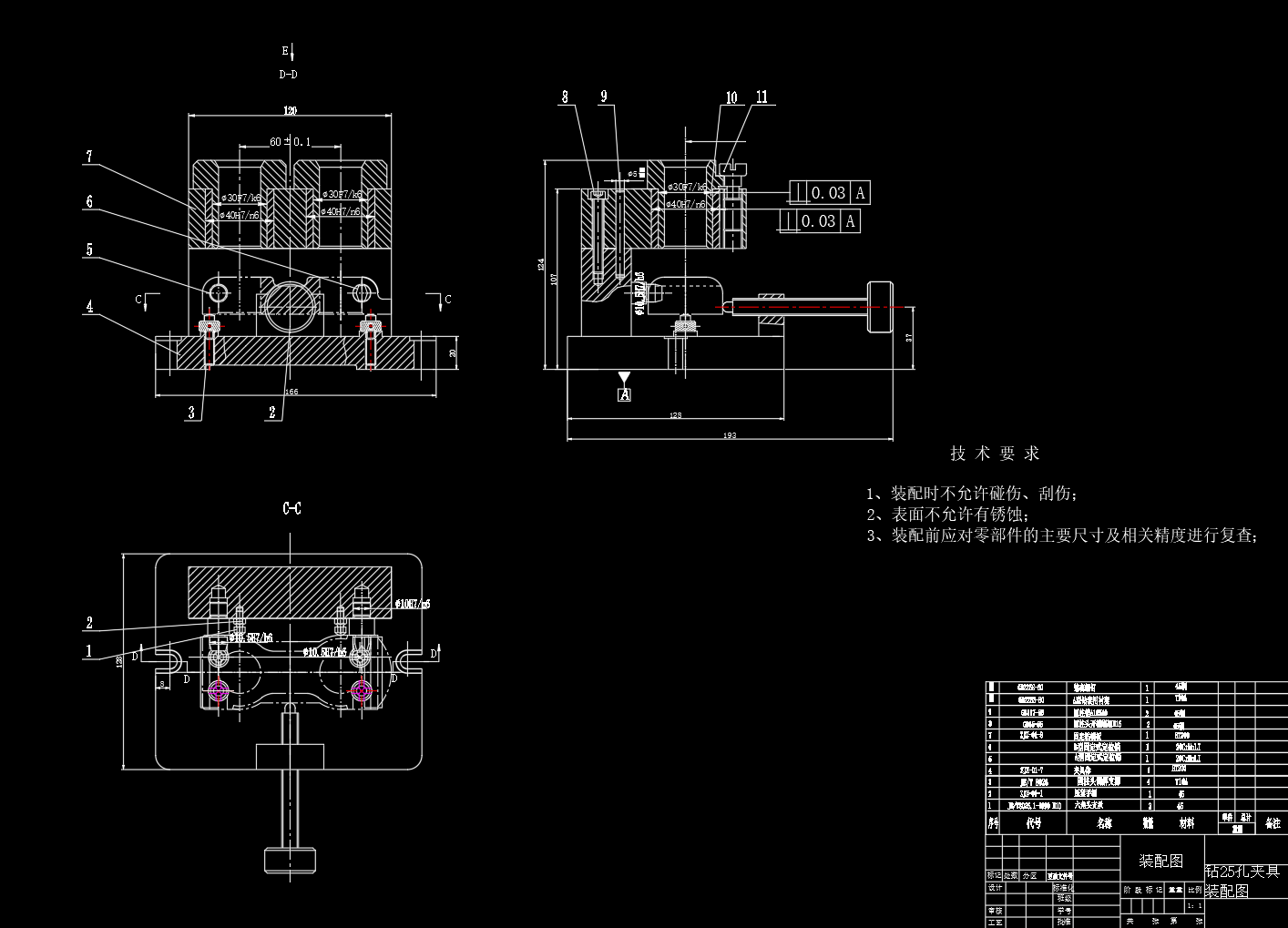

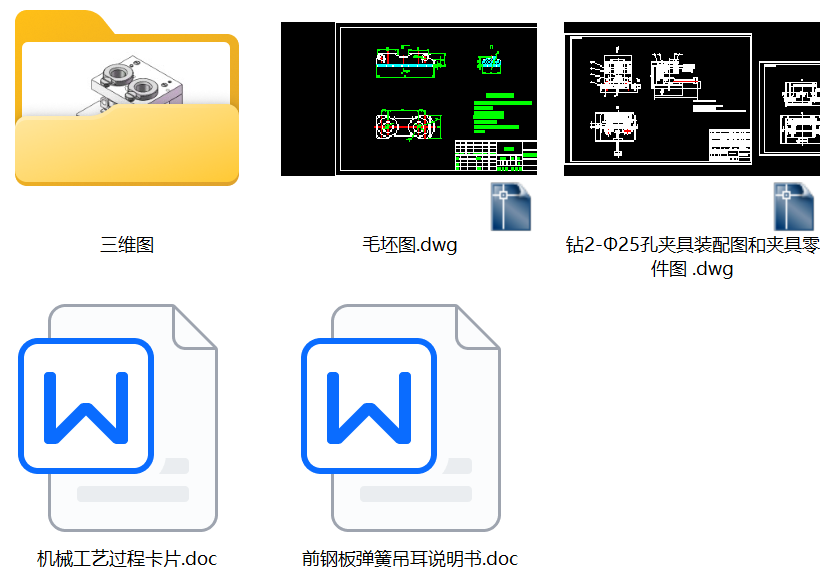

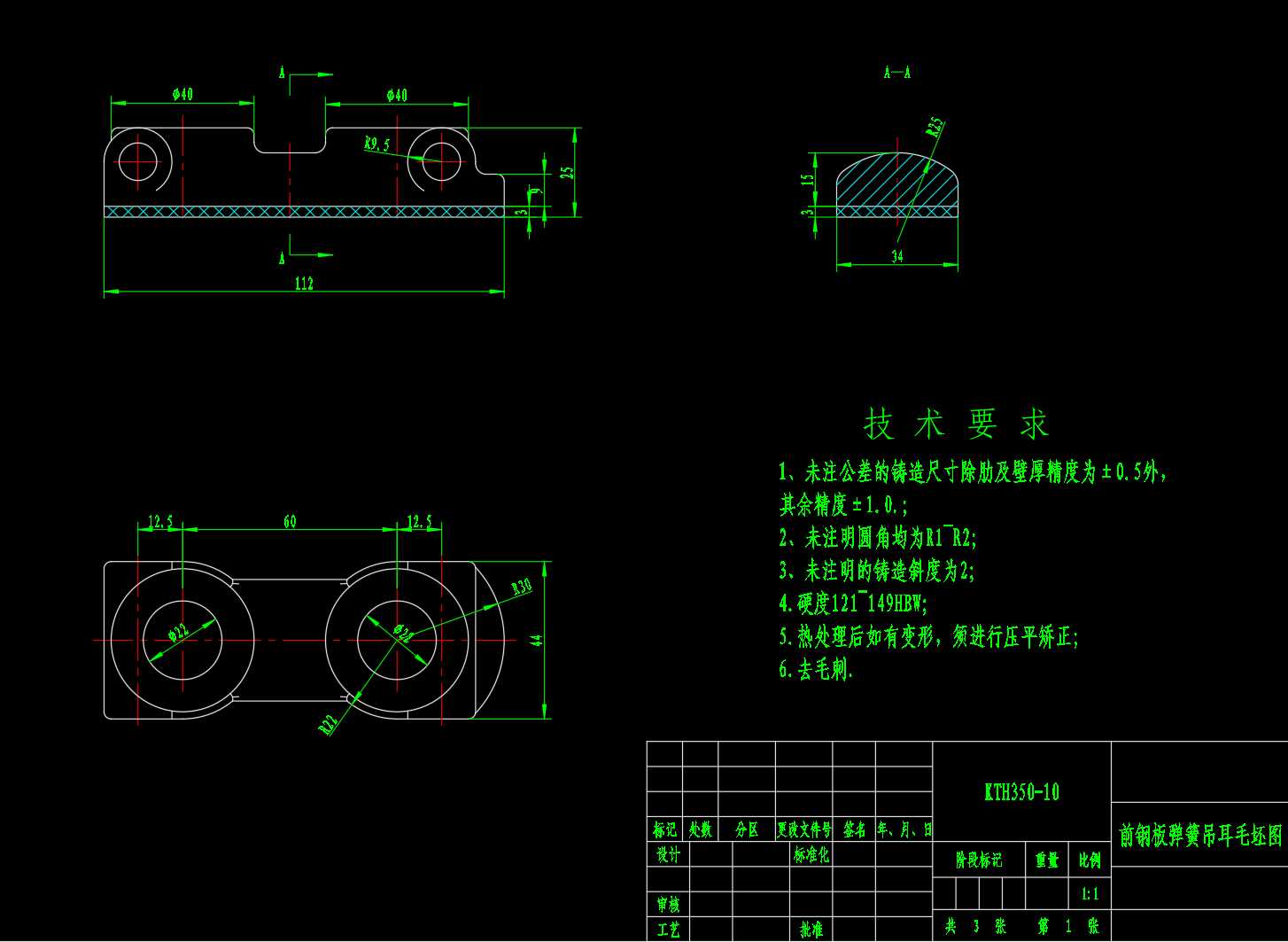

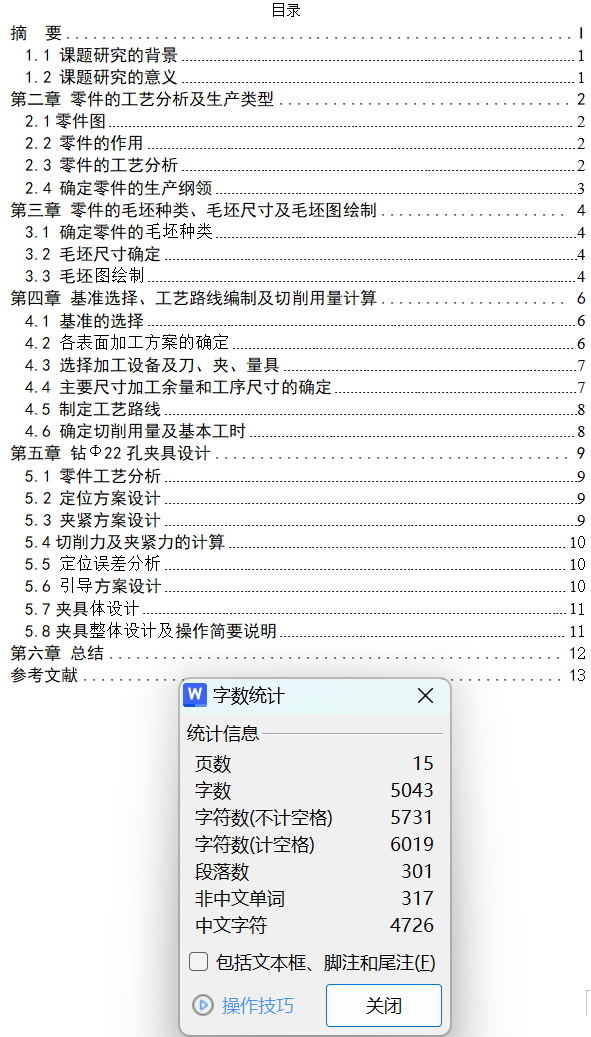

前钢板弹簧吊耳加工工艺及钻2-φ25孔夹具设计【说明书+三维SW+CAD图纸+工序卡1张+过程卡】
获取源文件
来源: 阅读:85
网站管理员
发布于 2026-02-04 19:40
查看主页

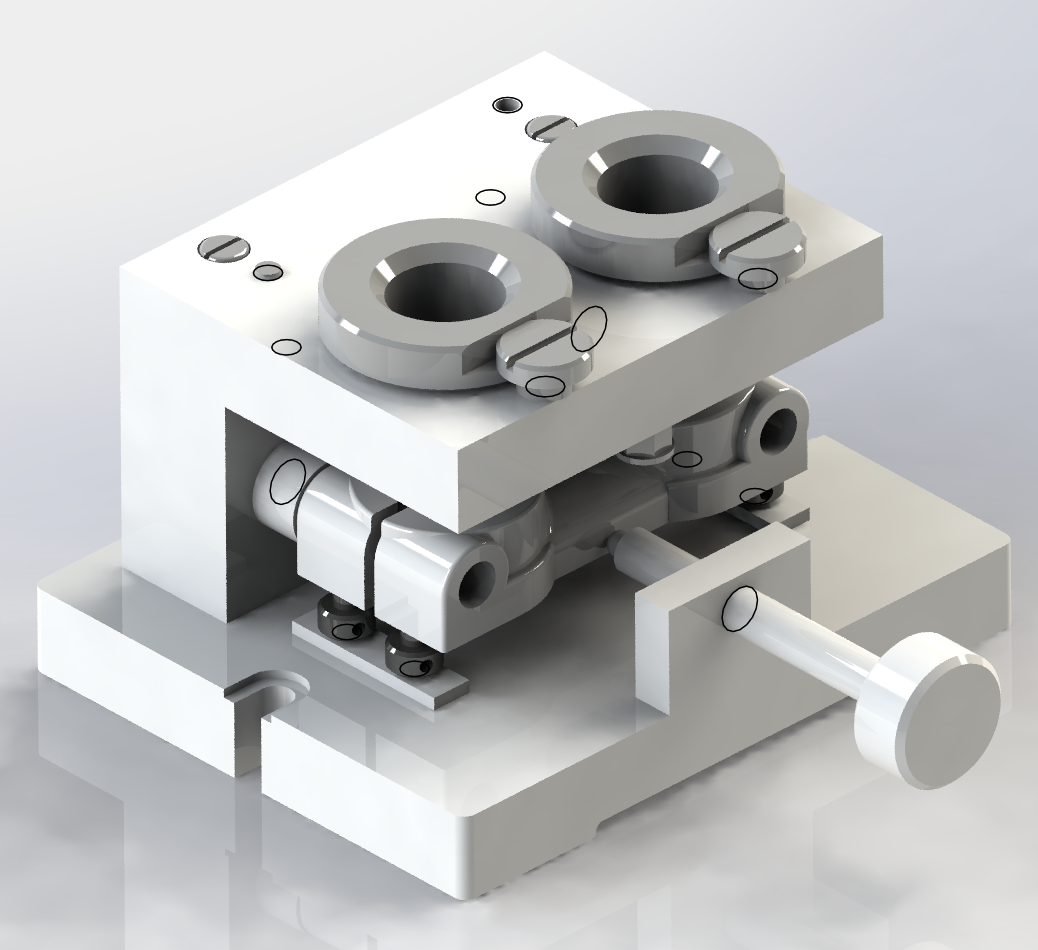

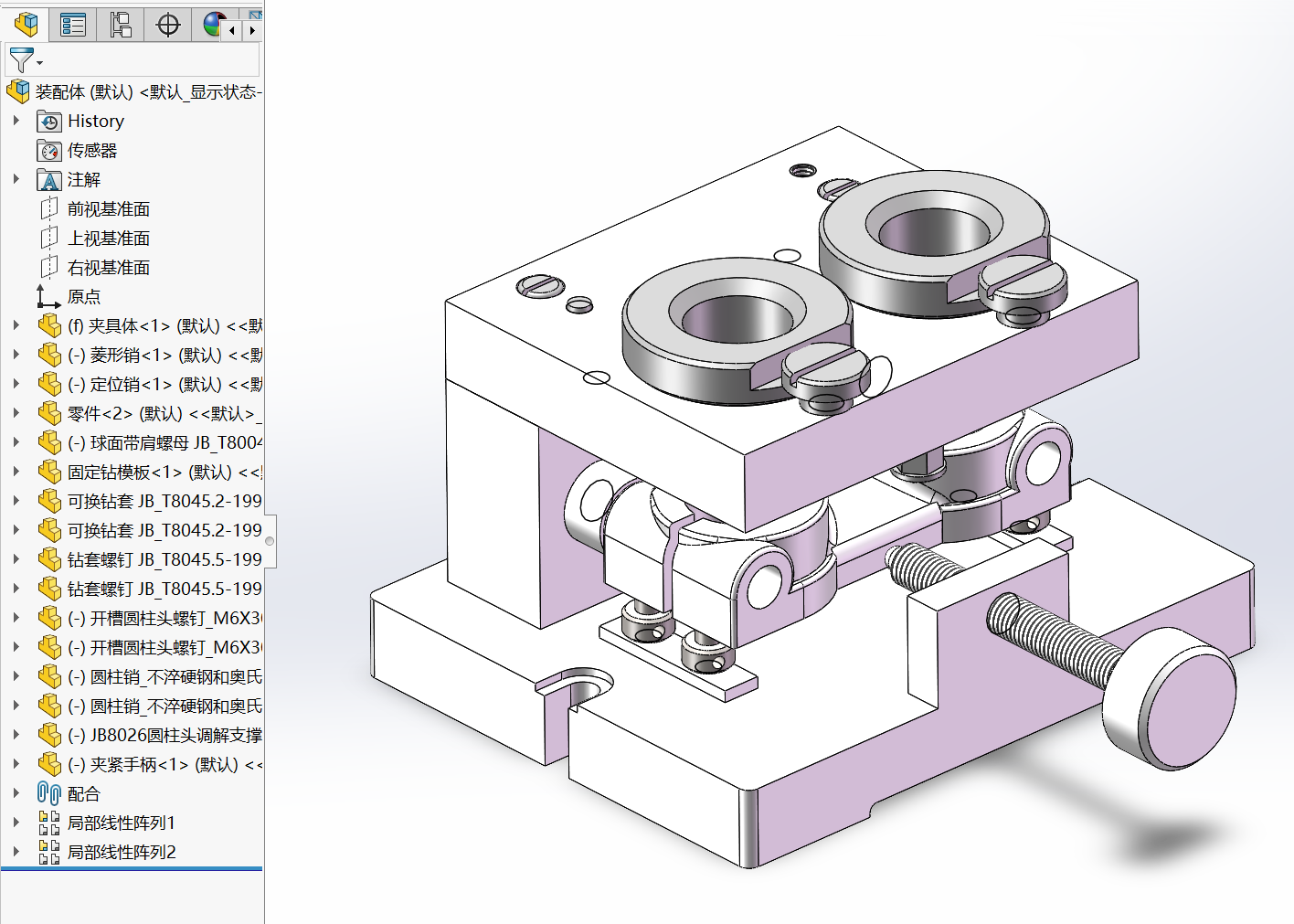

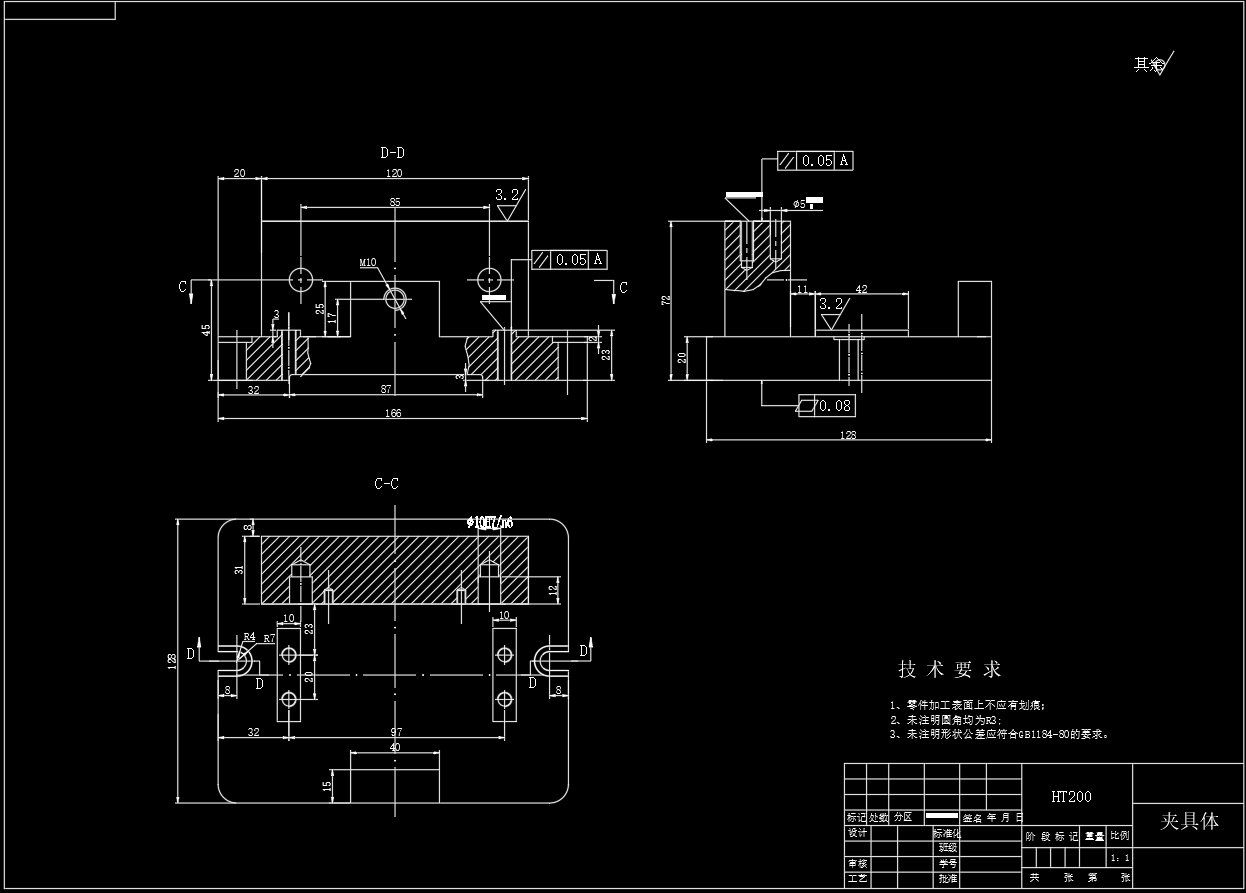

前钢板弹簧吊耳是车辆悬架的关键连接件,其加工质量直接影响行车安全与平稳性。针对钻削2-φ25孔这一关键工序,专用的夹具设计至关重要。该夹具需确保两孔位置精度与同轴度,其定位方案通常采用一面两销,有效限制工件六个自由度。夹紧机构则要保证装夹稳固且不引起变形。这套工艺与夹具的学习资料,涵盖了从三维模型到二维图纸的完整设计过程,并附有详细的工序卡,为同类零件的工艺规划与工装设计提供了清晰的参考范例,能显著缩短开发周期。
