方刀架的加工工艺及钻8-M12螺纹底孔夹具课程设计(设计说明书+5张CAD图纸+工序卡+过程卡)
获取源文件
来源:     阅读:91
网站管理员
发布于 2026-02-03 19:30
查看主页

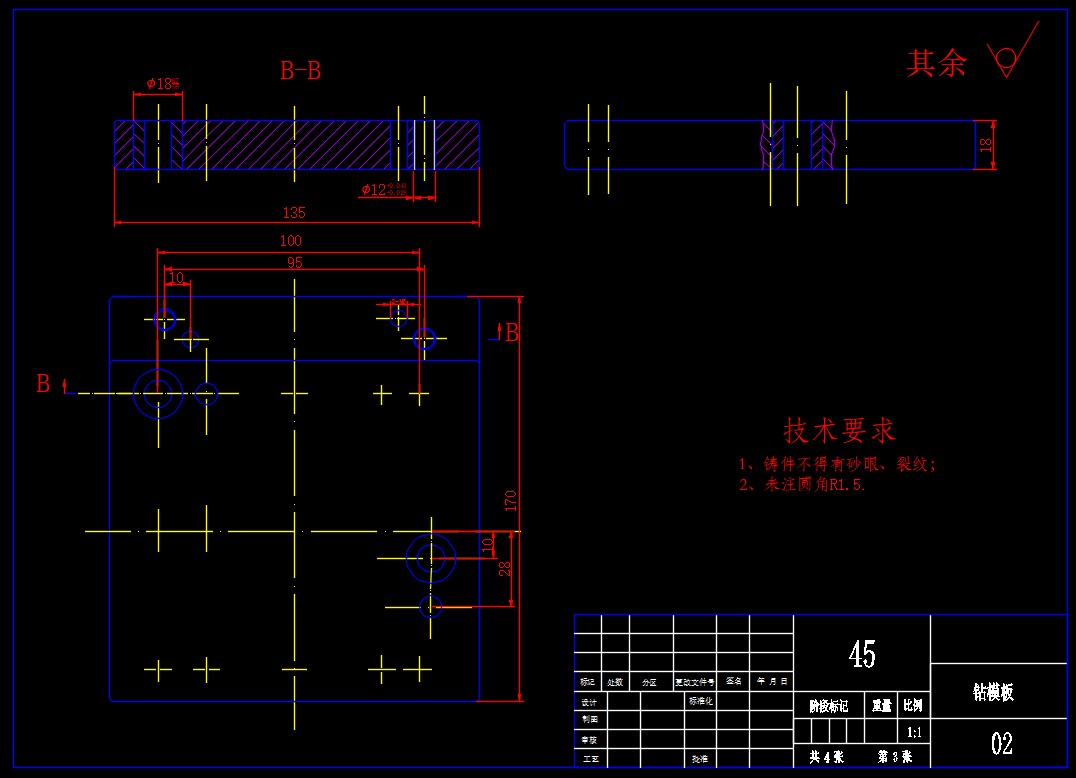

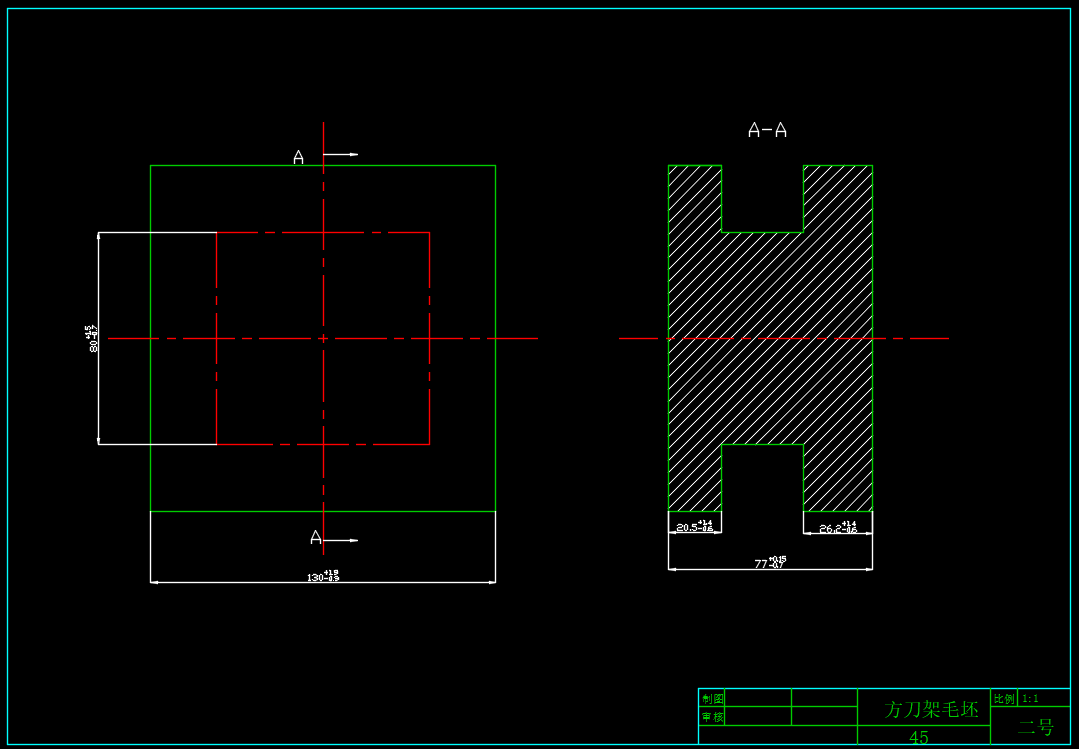

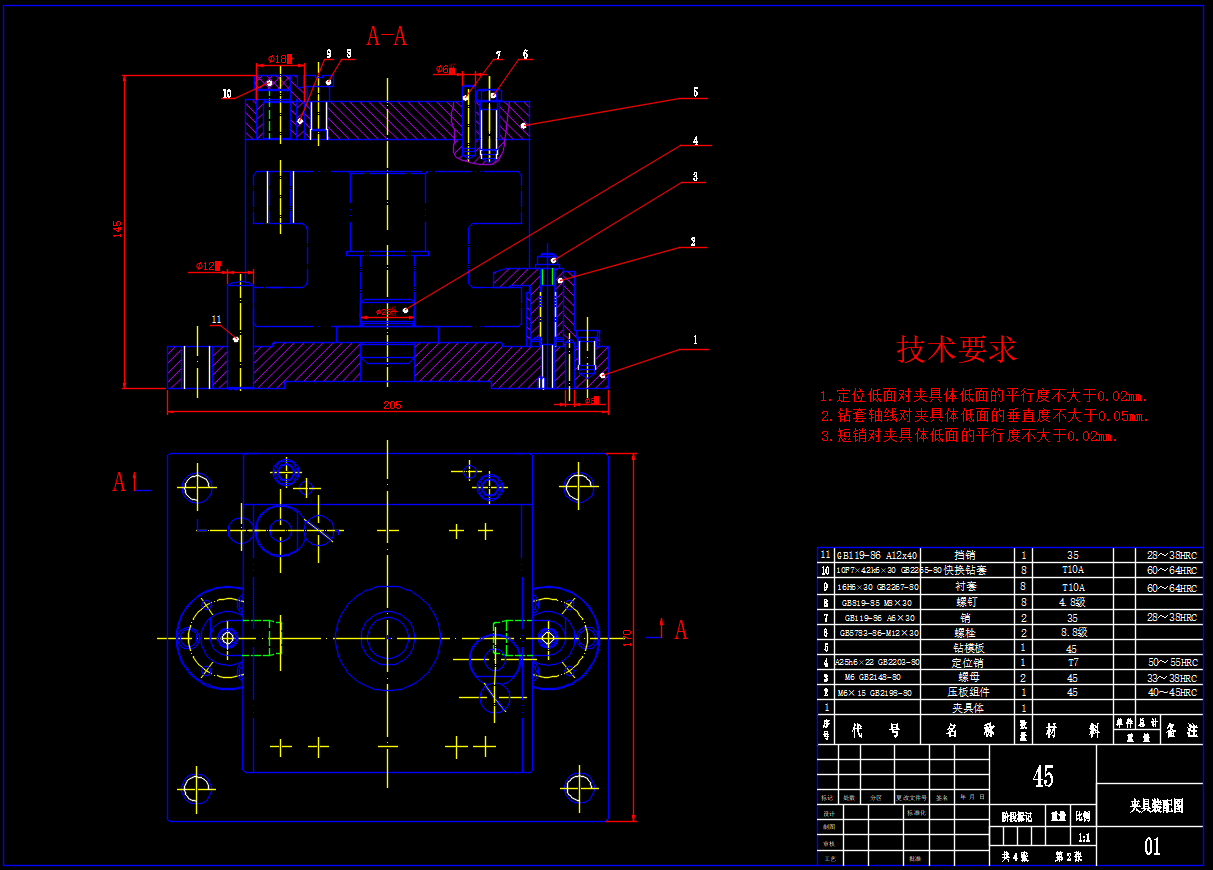

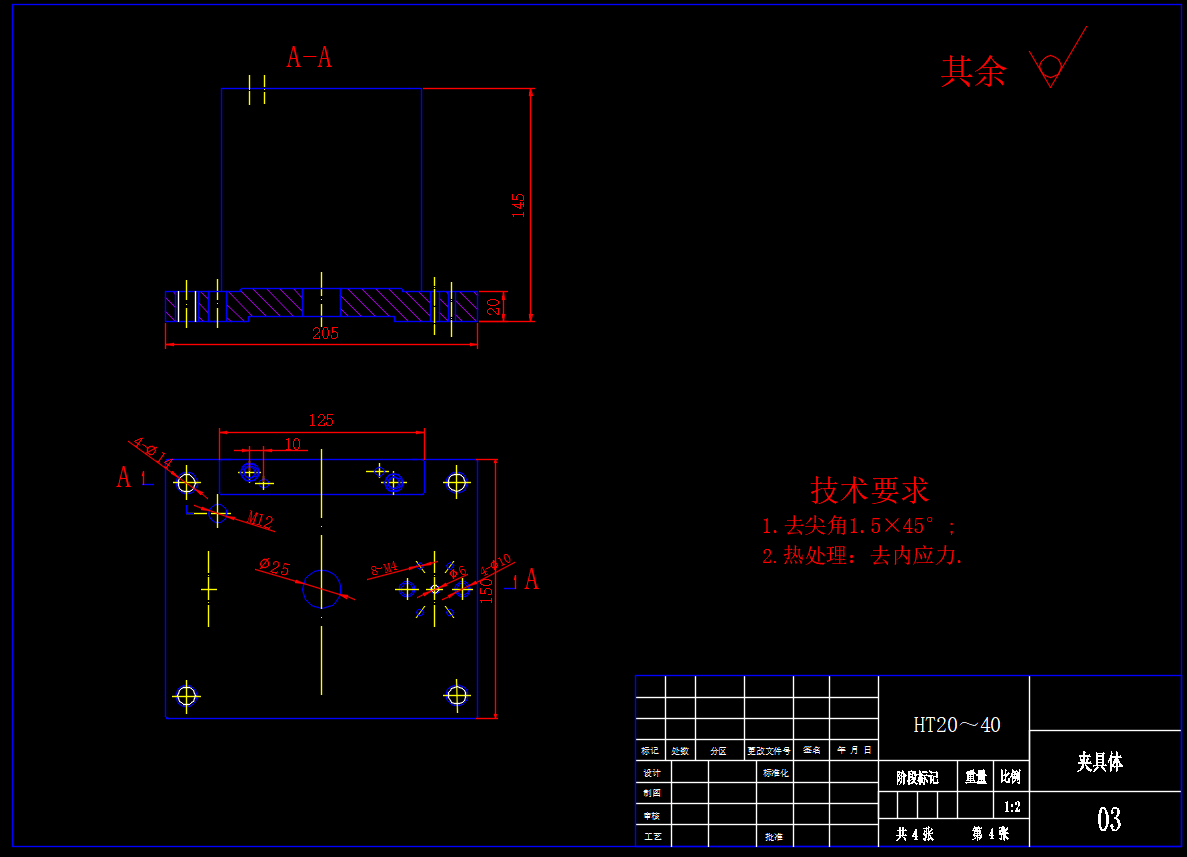

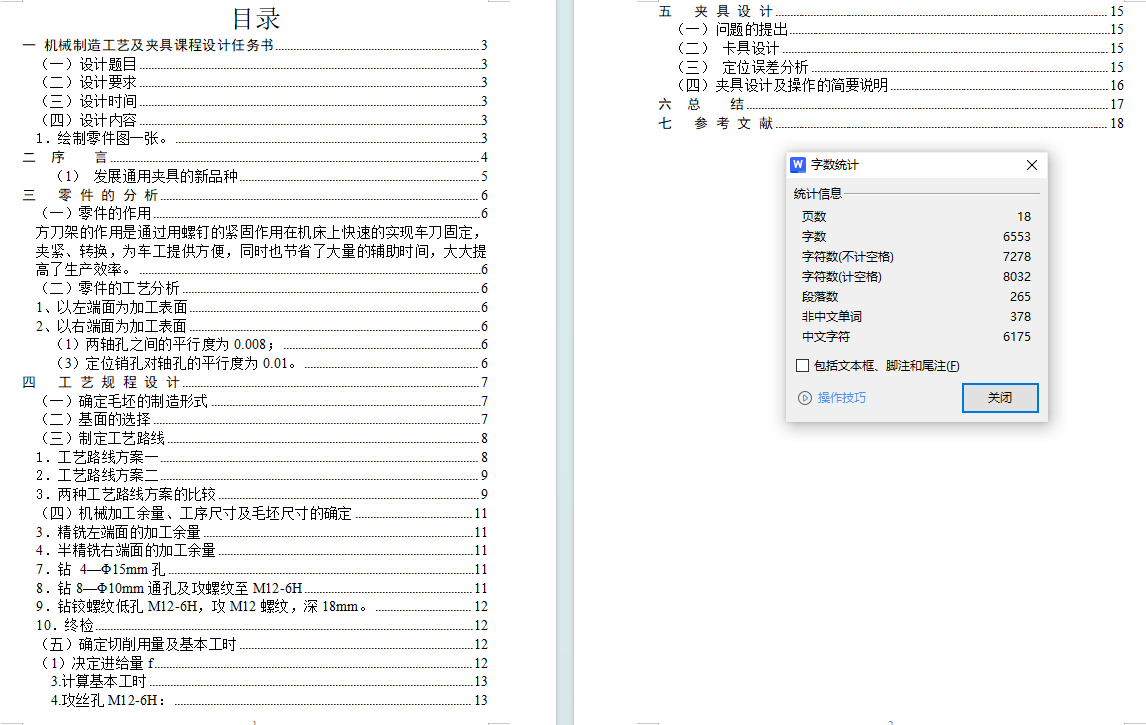

方刀架的加工需经过多道工序,其中钻削8个M12螺纹底孔是关键步骤。为确保孔位精度与加工效率,专门设计的夹具利用定位销与夹紧机构实现快速准确装夹。这套学习资料详细展示了从工艺分析到夹具结构设计的全过程,包含必要的图纸与卡片,为类似工装设计提供了清晰的参考范例。通过优化装夹方案,能显著缩短加工周期,并有效保证批量加工的质量稳定性。
