深圆筒拉深模具设计 只含CAD图纸
获取源文件
来源:     阅读:83
网站管理员
发布于 2026-01-31 18:30
查看主页

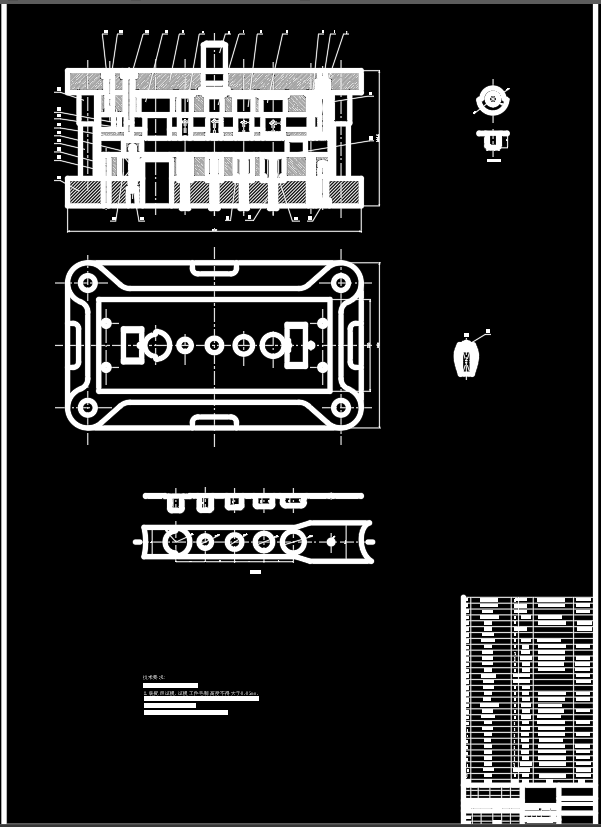

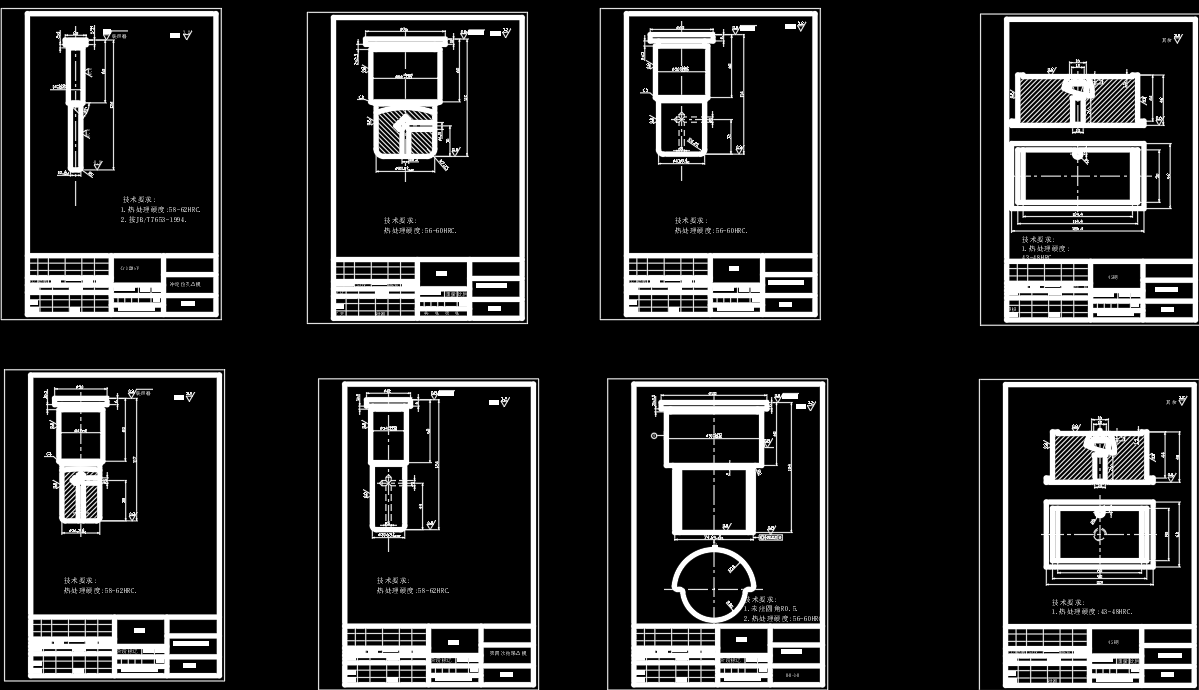

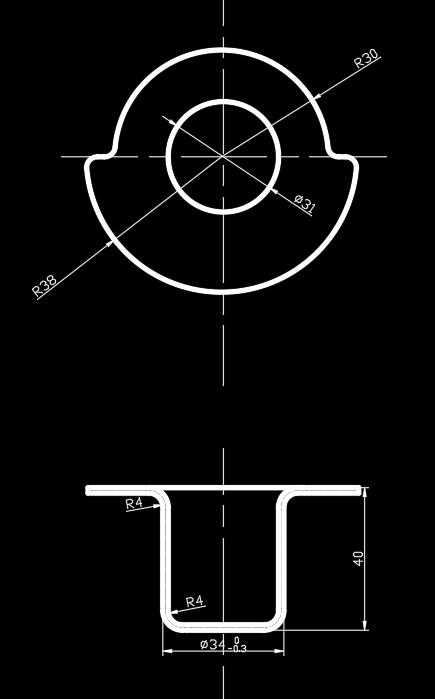

深圆筒拉深模具的CAD图纸,直观展现了从板料到成形件的关键过渡。图纸精确定义了凸模、凹模及压边圈的结构与配合关系,核心在于控制材料流动,防止起皱与拉裂。严谨的间隙设定、圆角半径及模具轮廓线,直接决定了拉深件的尺寸精度与表面质量。这套图纸是理解单工序拉深工艺与模具构造的实用资料,对掌握如何通过结构设计实现稳定成形具有重要参考价值。
